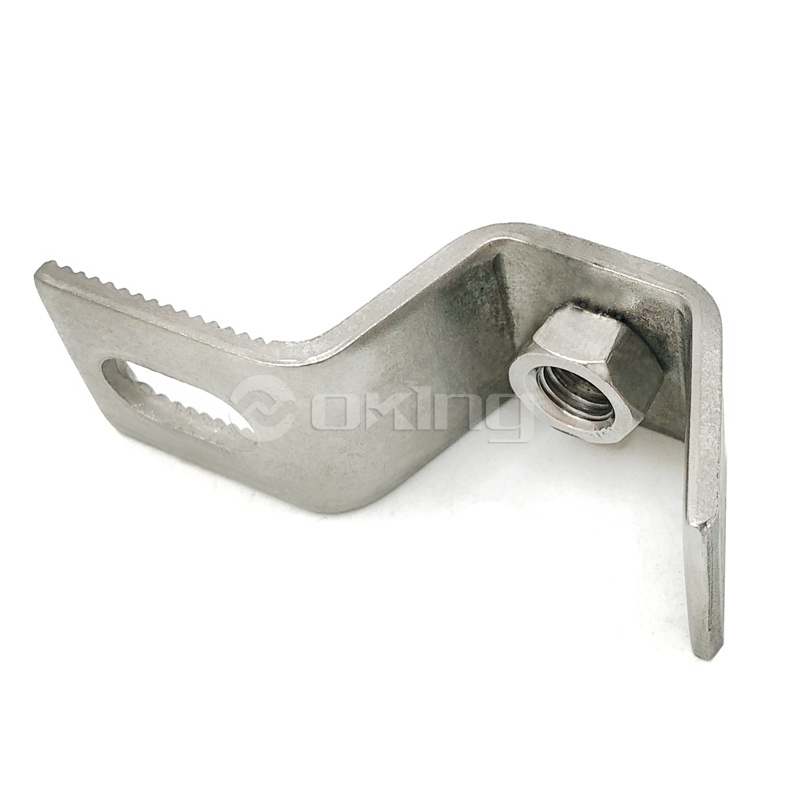

Tấm ốp đá cố định Z AZZ03 bằng đai ốc đinh tán
Tấm ốp đá cố định Z AZZ03 bằng đai ốc đinh tán
Tấm ốp đá cố định Z AZZ03 bằng đai ốc đinh tán
Tấm ốp đá cố định Z AZZ03 bằng đai ốc đinh tán
Tấm ốp đá cố định Z AZZ03 bằng đai ốc đinh tán
Tấm ốp đá cố định Z AZZ03 bằng đai ốc đinh tán
Tấm ốp đá cố định Z AZZ03 bằng đai ốc đinh tán
Tấm ốp đá cố định Z AZZ03 bằng đai ốc đinh tán
Tấm ốp đá cố định Z AZZ03 bằng đai ốc đinh tán
Tấm ốp đá cố định Z AZZ03 bằng đai ốc đinh tán

Tấm ốp đá cố định Z AZZ03 bằng đai ốc đinh tán

● Chất liệu: Thép không gỉ 1.4301 [A2) & 1.4401 [A4] ● Bảng trên được lập theo kết quả kiểm tra LGA ● Tải được nêu là tải điện trở đặc trưng ● Bu lông được cung cấp riêng ● Áp lực gió tối đa: 350 N ● Kết quả kiểm tra có sẵn theo đơn đặt hàng
Nhận báo giá
Trước：Neo Z bằng thép không gỉ tùy chỉnhKế tiếp：Z Bracket Marble Fixing Clips Đối với tường
  • tham số
  • Liên hệ với chúng tôi

  • Giá đỡ AZZ03 Z có đai ốc đinh tán cho hệ thống cố định đá

    ●Chi tiết kỹ thuật

    Mã sản phẩm Chiếu

    Tối thiểu.

    Chiếu

    Tối đa.

    Chiếu

    Chết

    Tải

    Hình thành

    Kích thước

    Gió-

    Áp lực

    Gió-

    hút

    Mở rộng

    Kích thước bu lông

    Ghim

    Đường kính

    Điều chỉnh. cánh tay

    Kích thước số liệu

    Điều chỉnh. cánh tay

    Độ dày phẳng

    Điều chỉnh. cánh tay

    Chiều dài

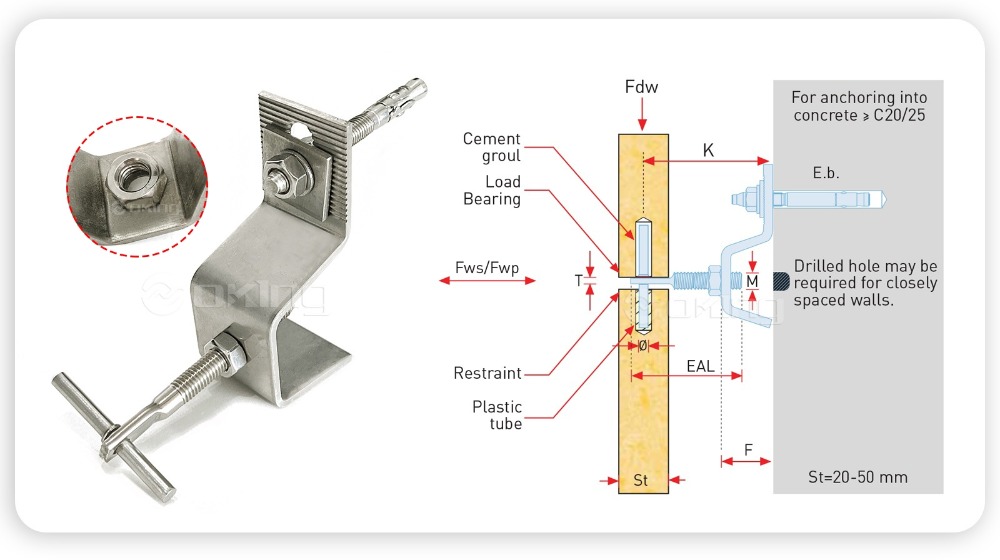

    K (mm) K - (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b.(mm) ф (mm) M (mm) T (mm) EAL(mm)
    AZZ03-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ03-552 55 50 70 20 60
    AZZ03-752 75 60 90 40 70
    AZZ03-952 95 80 110 60 70
    AZZ03-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ03-753 75 60 90 40 60
    AZZ03-953 85 70 100 60 60
    AZZ03-1153 95 80 110 80 60
    AZZ03-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z3-754 75 60 90 20 80
    AZZ03- 954 95 80 110 40 80
    AZZ03-1154 115 100 130 60 80
    AZZ03-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ03-955 95 80 110 40 80
    AZZ03-1155 115 100 130 60 80
    AZZ03-1355 135 120 150 80 80

    Góc thép không gỉ 201 304 316 để cố định tấm ốp đá cẩm thạch
    Hình chiếu từ 45 đến 135 mm
    Tải lên tới 800N

    Thích hợp cho các khớp ngang và dọc

    Độ dày đá 20-50 mm

    Gắn chặt vào tường chịu lực bằng bu lông giãn nở và vào các kênh bằng vít định vị
    Chất liệu: 1.4571/1.4404/1.4401 (A4/AISI 316) hoặc 1.4301 (A2/AISI 304)

    ● Mô tả mã sản phẩm
    AZZ03 - 45 2 A
    AZZ03: loại

    45: Chiếu (mm)

    2: Tải trọng chết (x10 Kg)

    Đáp: hình dạng

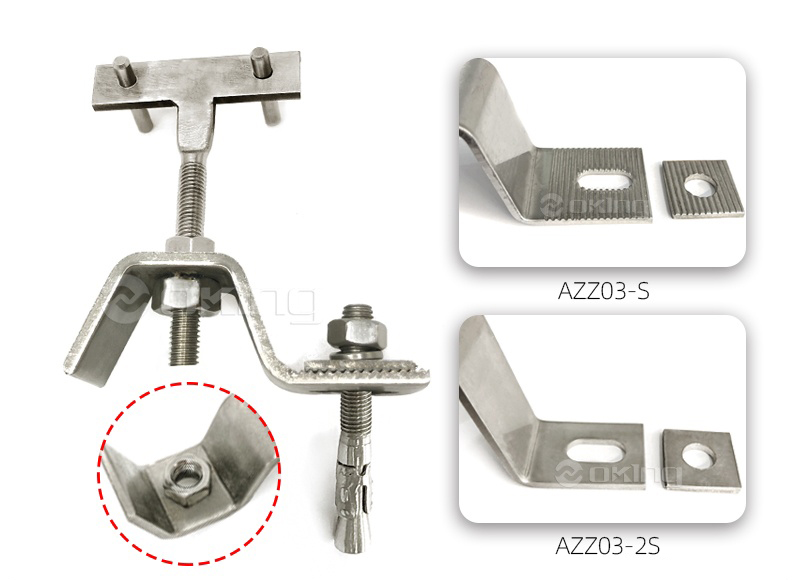

    AZZ03-S
    loại with riveted nut. Serrated with serrated washer.
    AZZ03-2S

    loại with riveted nut. Without serrationwith plain washer.

    ●Cài đặt

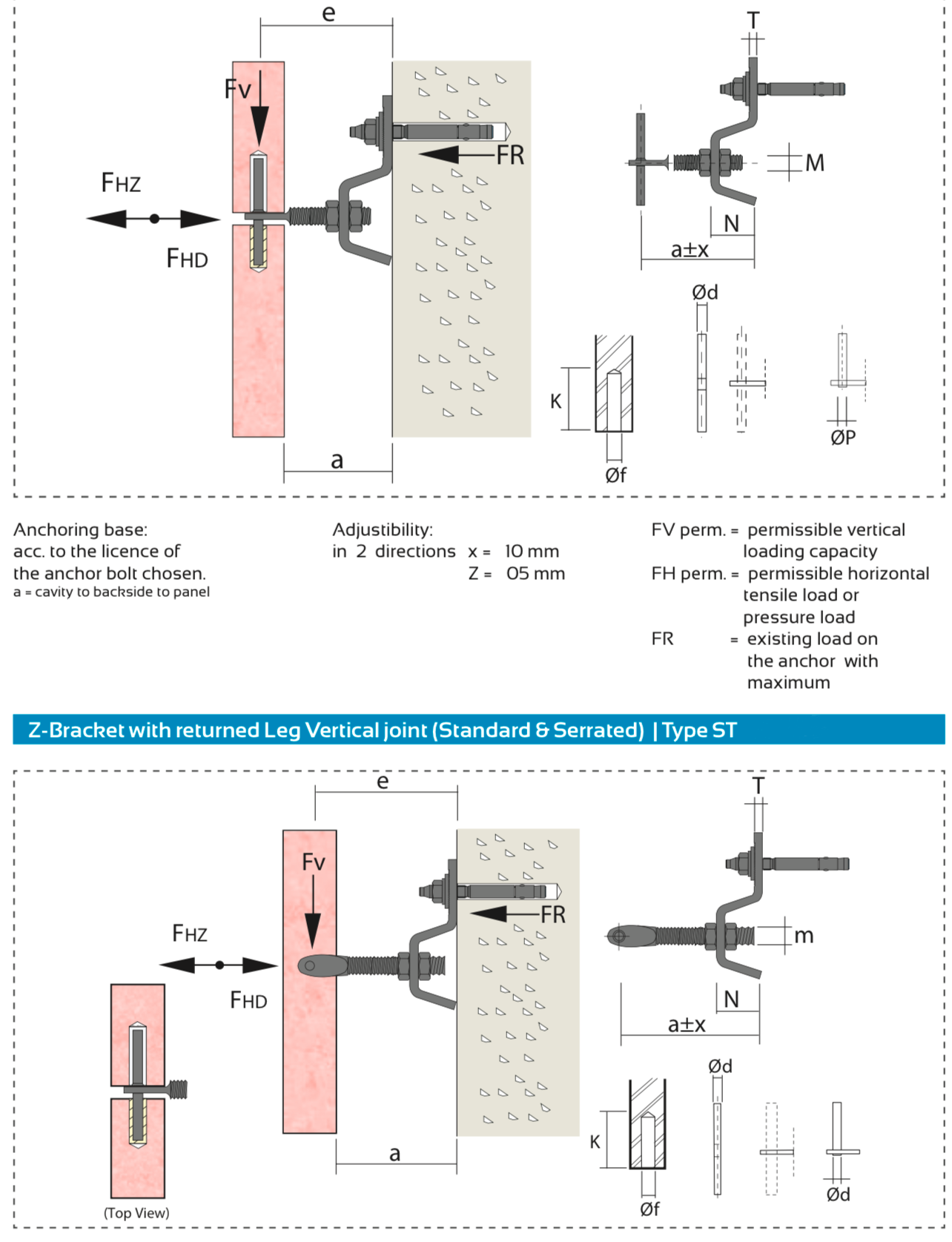

    Lắp đặt tại các mối nối ngang                             Lắp đặt tại các mối nối dọc

    ●Ứng dụng

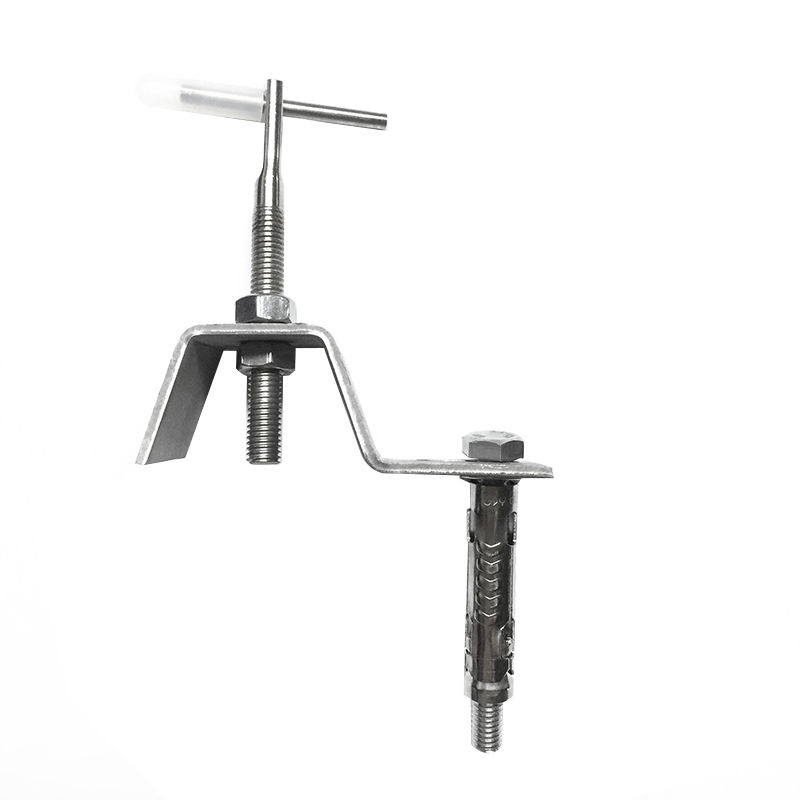

    Ví dụ ứng dụng neo bu lông. Neo được cố định vào tường chịu lực bằng bu lông giãn nở.

    Để buộc chặt các neo vào các bức tường cách ly, trước tiên phải cắt lớp cách ly. Sau khi buộc chặt, phần cách ly đã cắt ra phải được lắp lại và các phần cách ly phải được bịt kín để giảm hiện tượng bắc cầu lạnh.

    Phần cứng ốp đá

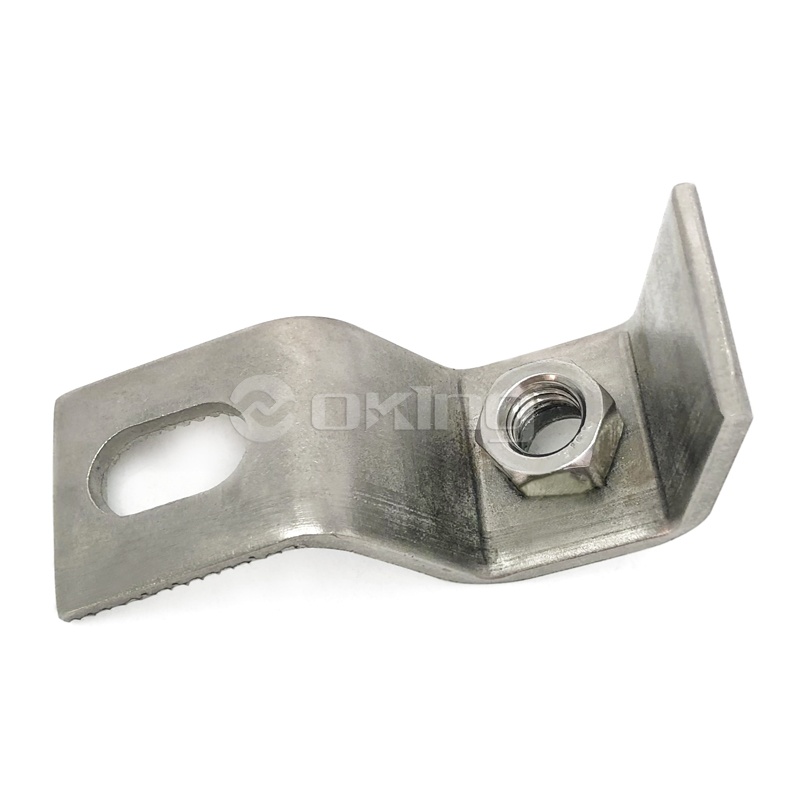

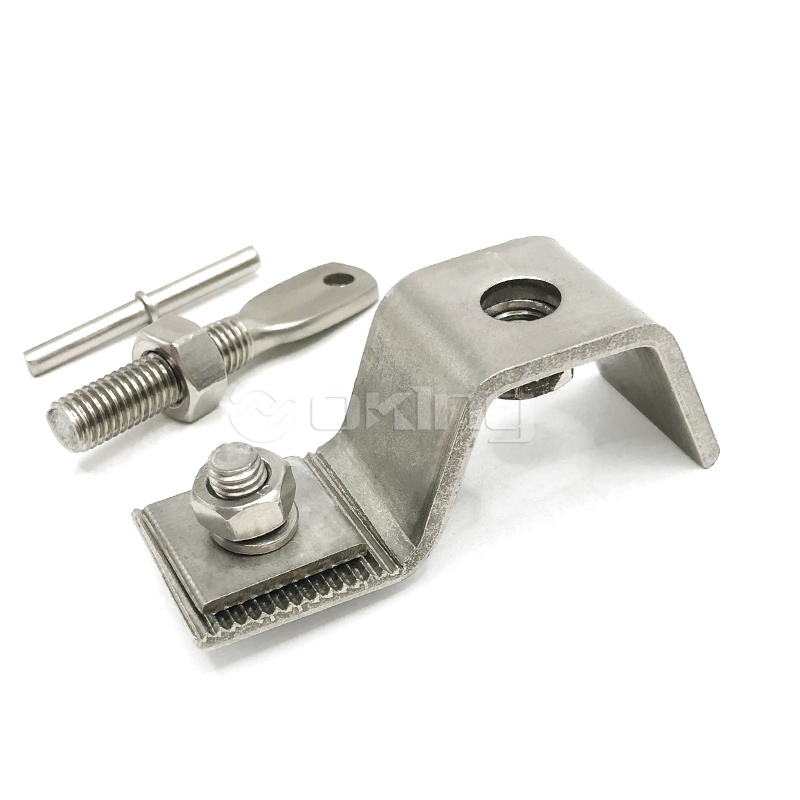

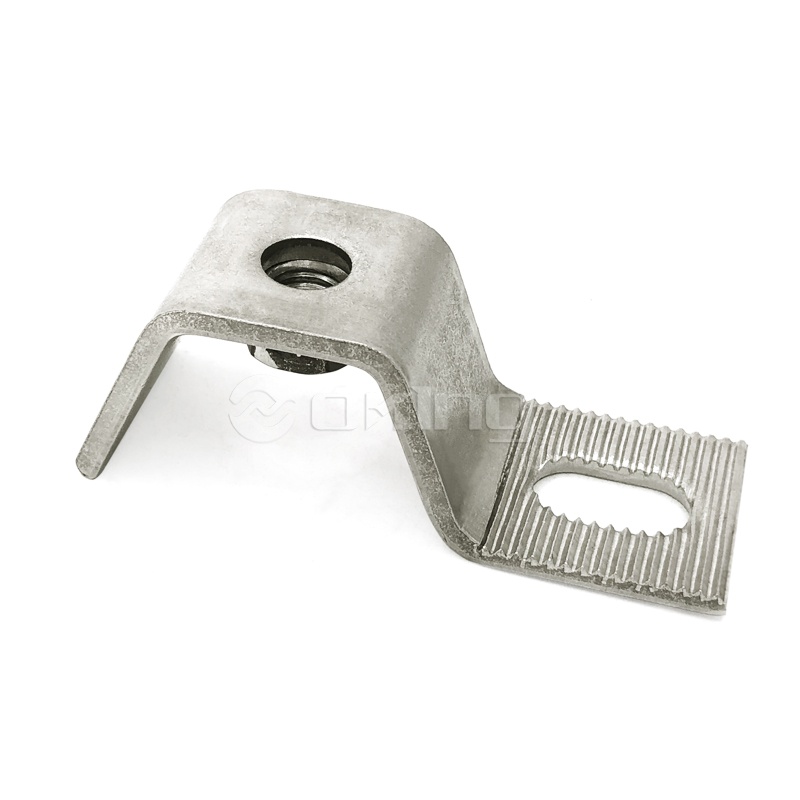

    Tấm ốp đá cố định Z AZZ03 bằng đai ốc đinh tán
    Thiết kế đai ốc đinh tán tích hợp | Hình học biên dạng Z | Hỗ trợ đá nặng
    AISI 304 / 316L Đai ốc đinh tán M6-M12 Tải lên tới 18 kN Được lắp ráp sẵn
    ✦
    Giá đỡ AZZ03 Z
    Với đai ốc đinh tán · Được lắp ráp sẵn
    ◈

    Giá đỡ Z cố định tấm ốp đá AZZ03 có đai ốc đinh tán là bộ phận hỗ trợ được lắp ráp sẵn được thiết kế đặc biệt cho các hệ thống ốp đá nặng. Hình học biên dạng Z cung cấp khả năng lắp đặt bù đắp, cho phép các tấm đá được định vị ở khoảng cách được kiểm soát so với nền tòa nhà. Đai ốc đinh tán tích hợp được lắp đặt tại nhà máy trên giá đỡ, loại bỏ nhu cầu đặt đai ốc riêng trong quá trình lắp đặt và giảm thời gian lắp ráp tại chỗ. Đai ốc có đinh tán cung cấp kết nối ren cố định cho các bu lông cố định bảng điều khiển, đảm bảo ứng dụng mô-men xoắn ổn định và ngăn ngừa đai ốc bị xoay trong quá trình siết chặt. Được sản xuất từ ​​​​thép không gỉ AISI 304 hoặc 316L, giá đỡ có khả năng chống ăn mòn hoàn toàn cho cả ứng dụng nội thất và ngoại thất. Hình chữ Z kết hợp một mạng lưới gia cố chống lại lực uốn và xoắn từ tải trọng gió và tải trọng tĩnh của bảng điều khiển. Giá đỡ có sẵn với nhiều chiều dài chân và độ dày vật liệu khác nhau để đáp ứng các yêu cầu cụ thể của dự án.

    Lợi thế cốt lõi
    Đai ốc đinh tán tích hợp Đai ốc được lắp đặt tại nhà máy giúp loại bỏ việc bố trí đai ốc riêng biệt trong quá trình lắp đặt. Giảm thời gian lắp ráp tại chỗ và đảm bảo ứng dụng mô-men xoắn nhất quán.
    Bảo mật chủ đề cố định Đai ốc có đinh tán ngăn chặn sự xoay trong quá trình siết chặt bu lông. Duy trì tải kẹp trong điều kiện rung và luân chuyển nhiệt mà không bị lỏng.
    Công suất đá nặng Cấu hình Z được gia cố hỗ trợ các tấm đá lên tới 18 kN trên mỗi giá đỡ. Thiết kế không có rãnh cho phép cấu hình nhỏ gọn trong khi vẫn duy trì độ bền.
    Được lắp ráp sẵn delivery Giá đỡ và đai ốc được cung cấp dưới dạng một bộ phận duy nhất. Giảm việc xử lý thành phần và loại bỏ nguy cơ mất ốc vít tại chỗ.
    Đặc tính sản phẩm
    ◈ Loại hồ sơ Cấu hình Z với lưới gia cố
    ◈ Kích thước đai ốc đinh tán M6 · M8 · M10 · M12 (có sẵn kích thước tùy chỉnh)
    ◈ Độ dày vật liệu 3,0 · 4,0 · 5,0 · 6,0 · 8,0 mm
    ◈ Chiều dài chân 80 · 100 · 120 · 150 · 200 mm (bằng hoặc không bằng)
    ◈ Lớp không gỉ AISI 304 · AISI 316L
    ◈ Bề mặt hoàn thiện Satin · Đánh bóng · Thổi hạt · Ngâm
    Tham chiếu công suất tải
    Đai ốc đinh tán M8 (giá đỡ 4 mm)
    8,5 kN
    Đai ốc đinh tán M10 (giá đỡ 5 mm)
    14,0 kN
    Đai ốc đinh tán M12 (giá đỡ 6 mm)
    18,5 kN
    Đai ốc đinh tán M10 (316L, 5 mm)
    15,5 kN

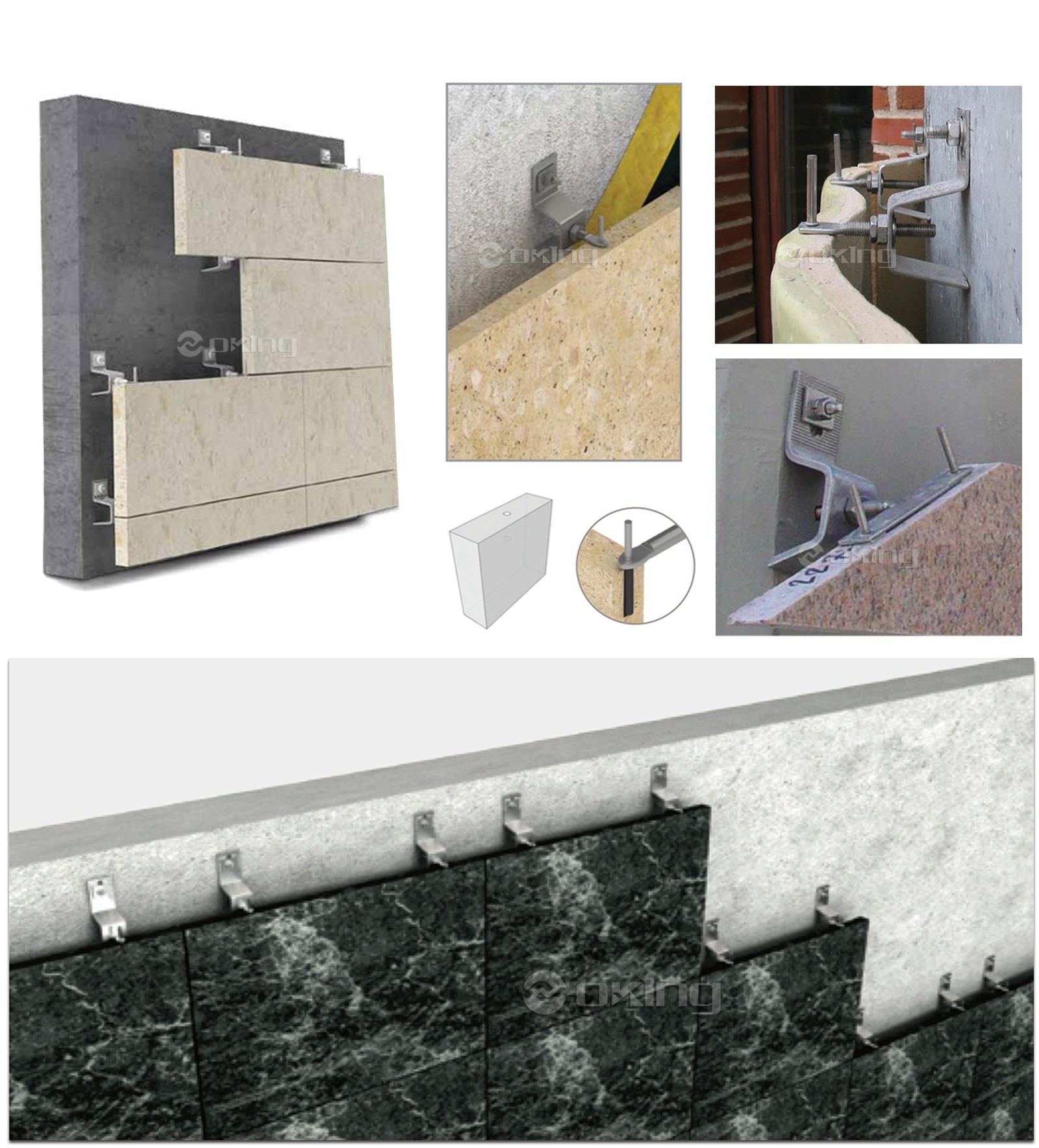

    Kịch bản ứng dụng
    Mặt tiền tòa nhà cao tầng với tấm ốp bằng đá cẩm thạch, đá granit hoặc đá vôi
    Hệ thống chắn mưa thông gió yêu cầu lắp đặt bù cho các khoang cách nhiệt
    Tòa nhà thương mại và tổ chức với đá veneer tự nhiên
    Các dự án cải tạo nơi tấm ốp đá hiện có đang được thay thế hoặc nâng cấp
    Kiến trúc ven biển cần bảo vệ chống ăn mòn bằng thép không gỉ 316L
    ◊
    Ứng dụng ốp đá
    Đá cẩm thạch · Đá granite · Đá vôi
    Ghi chú cài đặt và kỹ thuật
    Mô-men xoắn đai ốc đinh tán Mô-men xoắn cực đại cho đai ốc đinh tán: M8 18 Nm, M10 35 Nm, M12 55 Nm. Không vượt quá mômen xoắn quy định để tránh đai ốc bị xoay hoặc bị tuột chỉ.
    Giao diện nền tảng Cố định khung vào nền bê tông hoặc thép bằng cách sử dụng neo giãn nở hoặc bu lông xuyên suốt. Cường độ nền tối thiểu C20/25 cho các ứng dụng bê tông.
    Đính kèm bảng điều khiển Tấm đá được cố định qua đai ốc bằng đinh tán bằng bu lông thép không gỉ. Bôi hợp chất chống kẹt để ngăn chặn hiện tượng ăn mòn trên các sợi thép không gỉ.
    Chỗ ở nhiệt Các lỗ có rãnh ở chân giá đỡ tạo ra chuyển động ±6 mm theo mỗi hướng. Đối với các tấm có kích thước trên 1800 mm, cần có thêm các khớp chuyển động.
    Câu hỏi thường gặp
    ▸ Ưu điểm của đai ốc có đinh tán so với đai ốc và vòng đệm tiêu chuẩn là gì?
    Đai ốc đinh tán được gắn vĩnh viễn vào giá đỡ, loại bỏ nhu cầu đặt đai ốc riêng trong quá trình lắp đặt. Điều này ngăn đai ốc quay hoặc rơi trong quá trình siết chặt bu lông, đảm bảo ứng dụng mô-men xoắn ổn định. Kết nối bằng đinh tán cũng cung cấp một điểm neo an toàn hơn, chống lại sự lỏng lẻo do rung động gây ra theo thời gian. Đối với các hệ thống ốp đá, điều này giúp cải thiện độ an toàn của bảng điều khiển lâu dài và giảm yêu cầu bảo trì.
    ▸ Đai ốc đinh tán được lắp đặt trên giá đỡ như thế nào?
    Đai ốc đinh tán được lắp đặt tại nhà máy bằng quy trình tán đinh thủy lực. Thân đai ốc được đưa vào thông qua một lỗ được đục lỗ chính xác trên giá đỡ và biến dạng dưới áp suất được kiểm soát để tạo ra khóa cơ vĩnh viễn. Quá trình này được thực hiện tại cơ sở sản xuất của Jiangsu Aozheng Metal Products Co., Ltd., đảm bảo chất lượng và sự liên kết nhất quán. Không cần phải tán đinh tại chỗ.
    ▸ AZZ03 có thể hỗ trợ trọng lượng tấm đá nào?
    AZZ03 hỗ trợ các tấm đá lên tới 18 kN trên mỗi giá đỡ tùy thuộc vào kích thước đai ốc đinh tán và độ dày vật liệu. Đối với tấm đá granit 1200 x 600 x 30 mm điển hình có trọng lượng khoảng 60 kg, bốn giá đỡ M10 mang lại hệ số an toàn vượt quá 5,0. Công ty TNHH Sản phẩm kim loại Jiangsu Aozheng cung cấp các tính toán kết cấu và chứng chỉ tải trọng cho từng thông số kỹ thuật của dự án. Công ty đã cung cấp giá đỡ AZZ03 cho các dự án mặt tiền bằng đá trên khắp Hoa Kỳ, Đức, Úc, Canada và Trung Đông.
    ▸ Giá đỡ có thể được sử dụng với cả hướng bảng đá dọc và ngang không?
    Đúng. Cấu hình Z cung cấp hỗ trợ theo cả hai hướng. Đối với các tấm dọc, giá đỡ được gắn trực tiếp vào đế. Đối với các tấm chạy ngang, giá đỡ có thể xoay 90 độ hoặc được sử dụng với các góc hỗ trợ bổ sung. Vị trí đai ốc đinh tán có thể được tùy chỉnh để phù hợp với các vị trí lỗ bảng khác nhau. Công ty TNHH Sản phẩm kim loại Jiangsu Aozheng cung cấp hỗ trợ kỹ thuật để tối ưu hóa cấu hình khung cho các bố cục bảng cụ thể.
    EN 1090-1 Thực thi loại 3 ◈ ISO 9001:2015 ◈ Đai ốc đinh tán ◈ 2.000 tấn hàng năm ◈ Xuất khẩu sang 40 quốc gia
