Mua sắm hệ thống ốp mặt tiền: Các thông số chính cần đưa vào tài liệu RFQ

Lập danh sách rút gọn một nhà cung cấp hệ thống ốp mặt tiền mà không có yêu cầu báo giá đầy đủ là con đường tắt tốn kém nhất trong việc mua sắm mặt tiền. Trong một dự án thương mại ven biển, một nhà thầu đã so sánh ba báo giá gần giống nhau cho khung ốp đá tự nhiên và chọn ra mức giá thấp nhất; các bộ phận được làm bằng thép mạ kẽm thay vì loại không gỉ 304 trong bản vẽ kết cấu và vết rỉ sét xuất hiện trong vòng sáu năm. Jiangsu Aozheng Metal Products Co., Ltd., nhà sản xuất kênh neo đúc sẵn, giá đỡ tấm ốp, neo cắt dưới và phụ kiện cố định bê tông đúc sẵn, nhận thấy mô hình này lặp lại bất cứ khi nào RFQ bỏ qua các thông số kỹ thuật. Bài viết này xác định các điểm đo thuộc về mọi hệ thống ốp mặt tiền RFQ, từ giá trị tải trọng và cấp vật liệu cho đến dung sai điều chỉnh và yêu cầu về tài liệu.

RFQ chuyển đổi các yêu cầu của dự án thành nghĩa vụ của nhà cung cấp

RFQ là cơ sở hợp đồng kỹ thuật của gói ốp. Mỗi tham số bạn bỏ qua là quyết định mà nhà cung cấp sẽ đưa ra cho bạn, thường theo hướng giảm chi phí sản xuất.

Bộ phận sản xuất chỉ có thể sản xuất những gì tài liệu báo giá xác định. Nếu RFQ không nêu rõ loại thép không gỉ, nhà cung cấp sẽ định giá loại đạt được đơn đặt hàng chứ không phải loại mà tòa nhà cần. Logic tương tự áp dụng cho hình dạng khung, độ dày lớp phủ, báo cáo thử nghiệm và bao bì.

• Tải trọng kết cấu và điện trở yêu cầu
• Cấp vật liệu và hệ thống bảo vệ bề mặt
• Hình học, phạm vi điều chỉnh và kích thước giao diện
• Điều kiện nền và phương pháp lắp đặt
• Nghĩa vụ về tài liệu, kiểm tra và truy xuất nguồn gốc

Thông số kết cấu và tải trọng

Giá trị tải phải được viết dưới dạng số có đơn vị, không phải dưới dạng mô tả định tính như nặng hoặc tiêu chuẩn. RFQ phải nêu rõ yêu cầu về điện trở nào: cường độ đặc trưng hoặc điện trở thiết kế và theo hệ số an toàn nào.

Tải trọng tĩnh bao gồm trọng lượng hoàn chỉnh của tấm, trọng lượng bản thân của khung và bất kỳ lớp cách nhiệt nào tích tụ phía sau tấm ốp. Tải trọng gió, thường là tải trọng chi phối trên mặt tiền nhà cao tầng, phải được xác định dưới dạng áp suất hoặc lực hút tính bằng kilopascal cho từng vùng mặt tiền. Các yêu cầu về chuyển động địa chấn và nhiệt quyết định liệu hệ thống hỗ trợ có cần các lỗ có rãnh hoặc kết nối trượt hay không. Giới hạn độ võng, thường được biểu thị bằng một phần của nhịp chẳng hạn như L/200, bảo vệ hình dạng khớp của tấm.

Giá đỡ góc chữ L có thể điều chỉnh bằng thép không gỉ cho hệ thống ốp Giá đỡ có thể điều chỉnh 3 trục được thiết kế chính xác dành cho mặt tiền thông gió, có sẵn bằng AISI 304 hoặc 316L, chịu tải lên tới 12 kN, bù đắp cho những bất thường của bề mặt và chuyển động nhiệt. Xem sản phẩm →

Lớp vật liệu và bảo vệ bề mặt

Cấp vật liệu là một cam kết về độ bền. Trì hoãn quyết định này cho đến sau giai đoạn RFQ gần như đảm bảo sự thay thế, bởi vì áp lực giá đẩy nhà cung cấp về phía hợp kim hoặc lớp phủ rẻ nhất mà vẫn đáp ứng được lời đã viết.

Các loại thép không gỉ 304 và 316 là hai lựa chọn phổ biến nhất cho khung ốp mặt tiền và kênh neo. Lớp 316 bổ sung molypden, giúp cải thiện khả năng kháng clorua và làm cho nó trở thành mặc định cho môi trường ven biển và làm tan muối. Thép mạ kẽm nhúng nóng (HDG) thường có lớp mạ kẽm từ 70 đến 85 micromet và phù hợp với các dự án công nghiệp hoặc nội địa có độ ẩm thấp. Các bộ phận mạ kẽm điện chủ yếu dành cho các điều kiện bên trong hoặc được bảo vệ tạm thời và nhanh chóng bị rỉ sét trong chu kỳ độ ẩm mặt tiền.

Việc lựa chọn vật liệu phải được kiểm tra dựa trên vùng tiếp xúc trước khi đấu thầu phong bì. Một thực tế hướng dẫn lựa chọn khung ốp inox chuyển các điều kiện tiếp xúc thành quyết định cấp độ và kiểm tra tải.

Hình học, Phạm vi điều chỉnh và Kích thước giao diện

Hình học quyết định liệu có thể lắp đặt giá đỡ hay không. Phạm vi điều chỉnh quyết định liệu nó có thể được căn chỉnh trên trang web hay không.

Độ dày của tấm điều khiển chiều rộng khe hoặc độ sâu rãnh của giá đỡ. Các tấm đá tự nhiên từ 20 đến 30 mm, gạch men từ 10 đến 18 mm và tấm nhôm composite từ 3 đến 6 mm, mỗi tấm cần có phạm vi bám khác nhau. RFQ cũng phải nêu rõ chiều dài chân giá đỡ, bước rãnh và khả năng tương thích của các bộ phận có ren với kênh neo hoặc bu lông chữ T đã chọn. Các vị trí lắp vào không bao giờ hoàn hảo, vì vậy hãy chỉ định phạm vi điều chỉnh cần thiết theo cả trục dọc và trục ngang tính bằng milimét, đồng thời xác nhận xem giá đỡ có cung cấp điều chỉnh đó thông qua các lỗ có rãnh hoặc các hạt chèn có ren hay không.

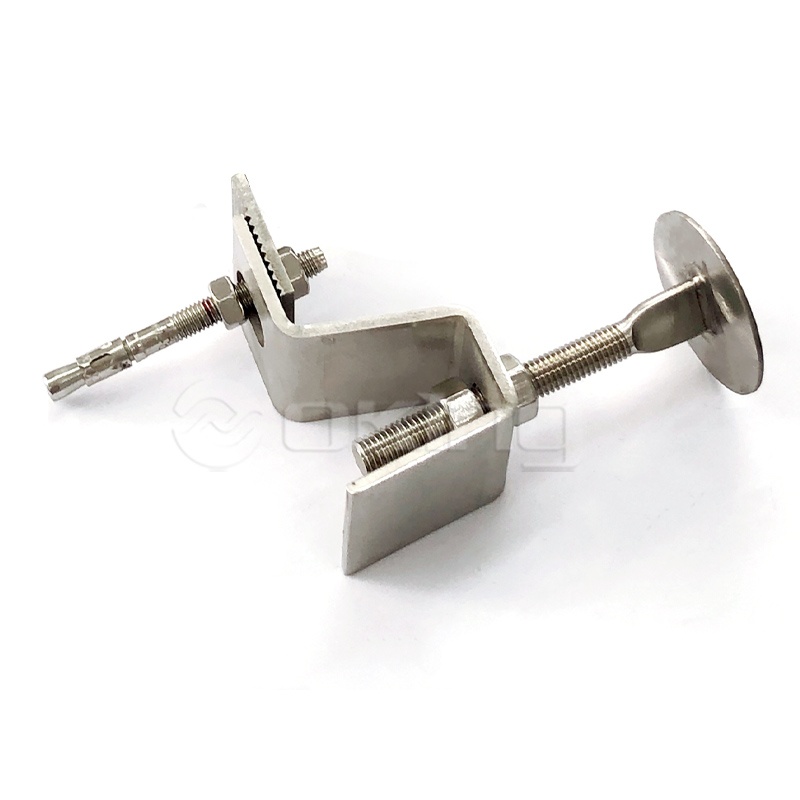

Neo Z bằng thép không gỉ cho hệ thống tường rèm bằng đá Các giá đỡ hình chữ Z lồng vào nhau giúp gắn chắc chắn cho tấm ốp đá và ngói, chịu được tải trọng gió và lực địa chấn. Thích hợp cho các chất nền không bằng phẳng cần điều chỉnh tại hiện trường. Xem sản phẩm →

Điều kiện nền và phương pháp lắp đặt

Hệ thống cố định lắp sẵn và lắp đặt sau trả lời các câu hỏi về cấu trúc khác nhau. RFQ phải nêu rõ hệ thống nào được thiết kế giả định, bởi vì việc thay thế hệ thống này bằng hệ thống khác sẽ thay đổi hành vi tải, khoảng cách cạnh và trình tự cài đặt.

Các kênh neo đúc sẵn được nhúng vào bê tông trước khi đổ và là giải pháp ưu tiên cho mặt tiền bằng đá nặng, đất nung và bê tông đúc sẵn. Các neo mở rộng, cắt xén và neo hóa học sau khi cài đặt sẽ được thêm vào sau; neo cắt xén là sự lựa chọn thông thường cho các khu vực bê tông bị nứt và địa chấn. RFQ nên đặt tên cho loại cường độ bê tông, ví dụ C25/30, độ dày cấu kiện, khoảng cách các cạnh và khoảng cách cũng như loại tính năng cần thiết cho bê tông bị nứt hoặc không bị nứt.

• Cấp bê tông và độ dày thành viên tối thiểu
• Khoảng cách cạnh và khoảng cách neo
• Phân loại bê tông nứt và không nứt
• Phương pháp khoan và thiết bị được phép
• Hạng mục hiệu suất cháy hoặc địa chấn

Kênh neo đúc mạ kẽm nhúng nóng Kênh nhúng dành cho mặt tiền nặng, có sẵn ở dạng cán nóng và cán nguội với nhiều kích cỡ và mức tải trọng khác nhau. Thích hợp cho các khu vực bê tông bị nứt và có địa chấn, cung cấp khả năng neo có thể điều chỉnh được. Xem sản phẩm →

Việc lựa chọn kênh phụ thuộc vào loại tiết diện, vật liệu và hình dạng neo. Hướng dẫn về cách chọn kênh neo đúc sẵn bao gồm những khác biệt giữa cán nóng và cán nguội và các tiêu chí lựa chọn thuộc RFQ của bạn.

Yêu cầu tuân thủ, tài liệu và giao hàng

Báo giá không có chứng chỉ vật liệu và báo cáo thử nghiệm là giá chứ không phải là đề xuất. RFQ nên liệt kê các tài liệu chứng minh sản phẩm sẽ hoạt động như được trích dẫn và coi việc giao hàng là điều kiện chấp nhận.

Truy xuất nguồn gốc liên kết lô được giao với ngày sản xuất và lịch sử nguyên liệu. Nếu không có nó, một điểm neo bị hỏng sẽ không thể được xác định hoặc kiểm tra trong khi mặt tiền vẫn đang được sử dụng.

1. Giấy chứng nhận vật liệu cho mọi loại được sử dụng trong khung hoặc kênh
2. Báo cáo thử nghiệm tải hoặc tính toán tĩnh với các hệ số an toàn được xác định
3. Báo cáo kiểm tra kích thước xác nhận dung sai đã nêu
4. Xác minh độ dày lớp phủ hoặc xử lý bề mặt
5. Đóng gói, ghi nhãn và incoterms cho giao hàng xuất khẩu

RFQ hoàn chỉnh là công cụ kiểm soát chất lượng rẻ nhất cho một dự án mặt tiền. Nó chuyển đổi ý tưởng kiến ​​trúc thành nghĩa vụ có thể thực thi của nhà cung cấp và ngăn chặn sự thay thế vật liệu và hình học gây ra hầu hết các hư hỏng của lớp phủ.

Các câu hỏi thường gặp về Mua sắm Hệ thống Tấm ốp Mặt tiền

Những thông số nào thường bị thiếu trong RFQ tấm ốp mặt tiền?

Cấp vật liệu và dung sai điều chỉnh là hai thiếu sót phổ biến nhất. Nhiều RFQ nêu tên một loại khung nhưng không nêu tên loại thép không gỉ hoặc phạm vi điều chỉnh tại chỗ được phép, khiến các nhà cung cấp có thể tự do báo giá các bộ phận có thể sản xuất rẻ hơn thay vì các bộ phận phù hợp với cấu trúc.

RFQ có nên chỉ định loại thép không gỉ cho mỗi giá đỡ không?

Mỗi khung cần có quyết định về vật liệu xác định, nhưng câu trả lời không phải lúc nào cũng là thép không gỉ. Giá đỡ mạ kẽm nhúng nóng có thể đáp ứng đủ về mặt kỹ thuật trong điều kiện nội địa khô ráo, trong khi mặt tiền ven biển và công nghiệp thường yêu cầu thép không gỉ 304 hoặc 316. RFQ phải nêu rõ mức độ để tất cả các báo giá được so sánh trên cùng một cơ sở.

Làm thế nào người mua có thể xác minh dữ liệu tải mà nhà cung cấp cung cấp?

Yêu cầu cơ sở của các giá trị đã nêu. Phản hồi RFQ đáng tin cậy bao gồm báo cáo thử nghiệm, ghi chú tính toán hoặc tiêu chuẩn mà sản phẩm đã được thử nghiệm và nó phân biệt rõ ràng các giá trị đặc tính với điện trở thiết kế. Nếu nhà cung cấp không thể cung cấp bằng chứng này, hãy coi giá trị tải được báo giá là chưa được xác minh.

RFQ cho các kênh neo cố định nên bao gồm những gì?

Loại biên dạng (cán nóng hoặc cán nguội), loại vật liệu, chiều dài kênh, chi tiết neo, kích thước bu-lông chữ T tương thích, hướng tải và khoảng cách cạnh, cấp cường độ bê tông và khả năng chống ăn mòn. Các tham số này cùng nhau xác định xem kênh có thể được cài đặt và cố định với điện trở mà thiết kế mong đợi hay không.
