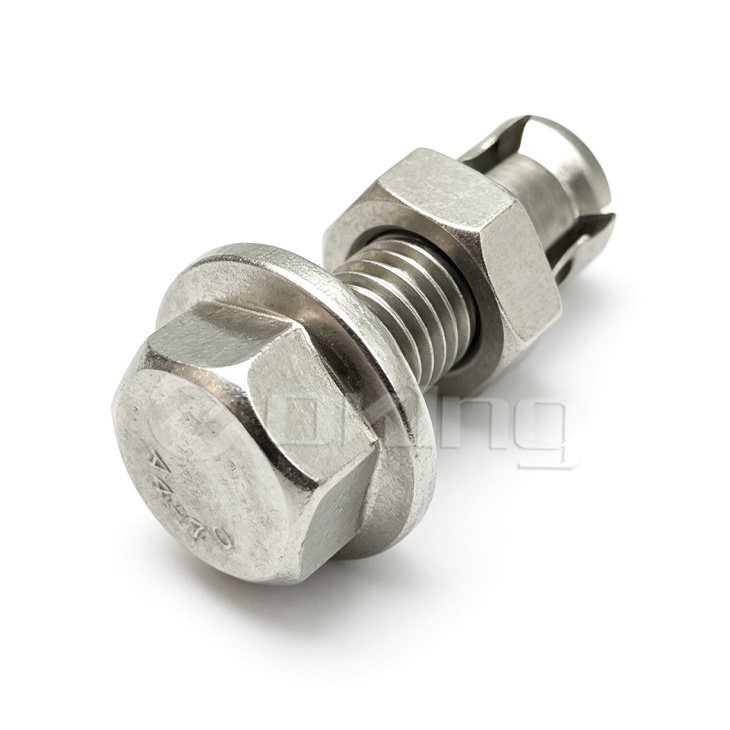

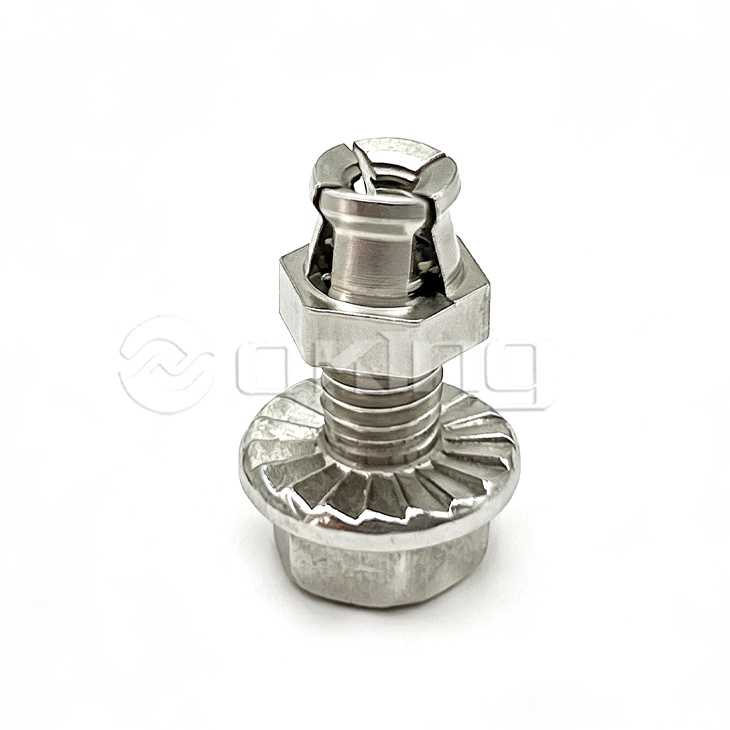

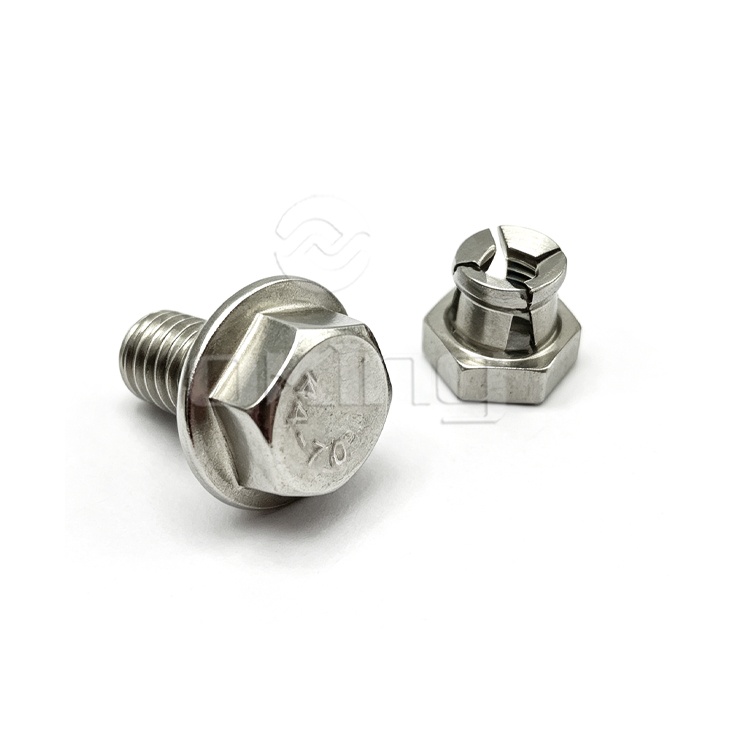

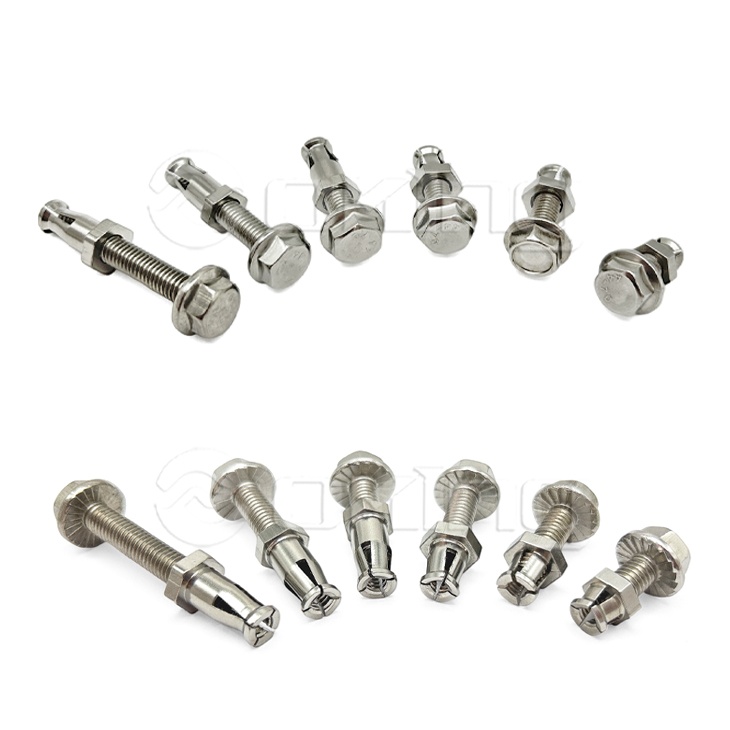

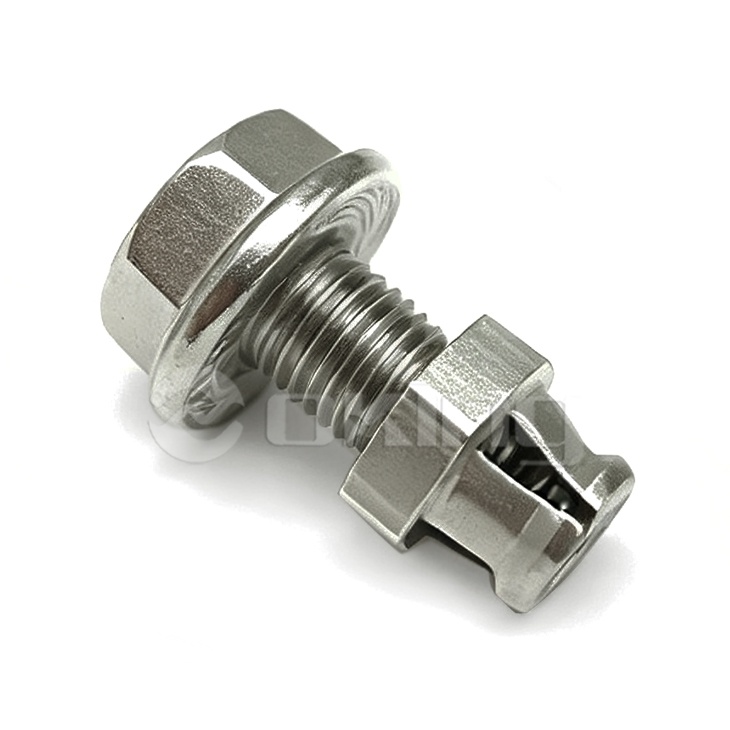

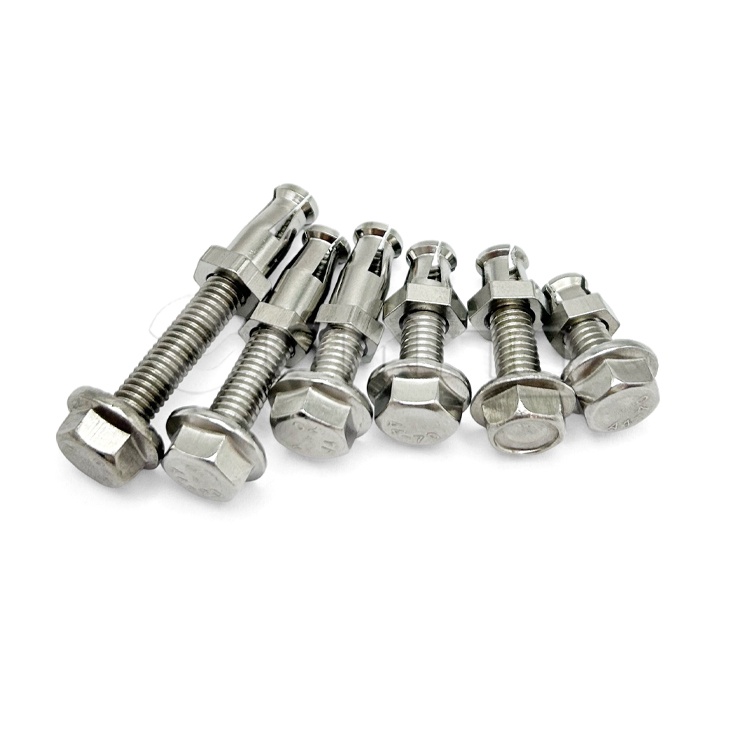

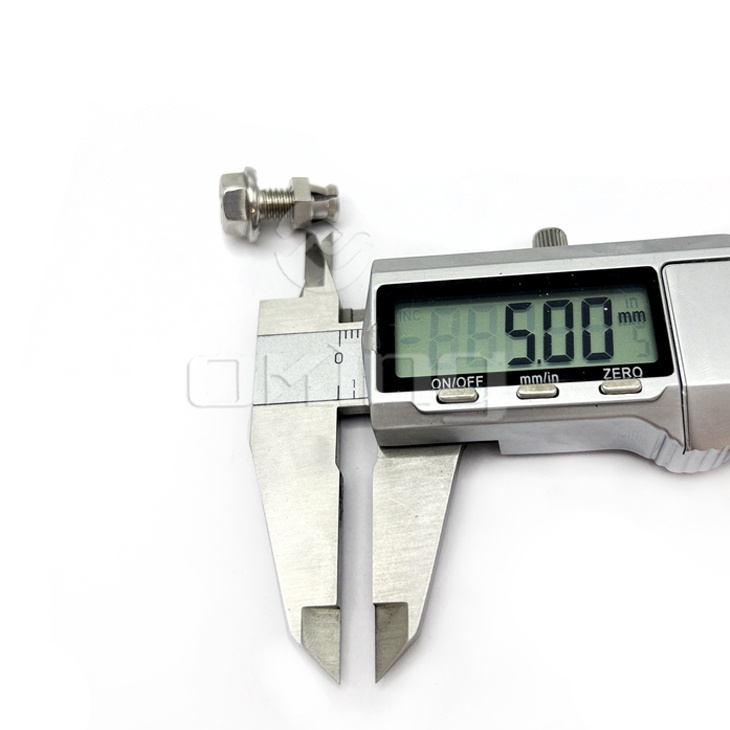

AOZ Neo cắt ngành M6x5mm bằng thép không gỉ, Hinterschnittanker cho hệ thống sửa chữa cắt cắt

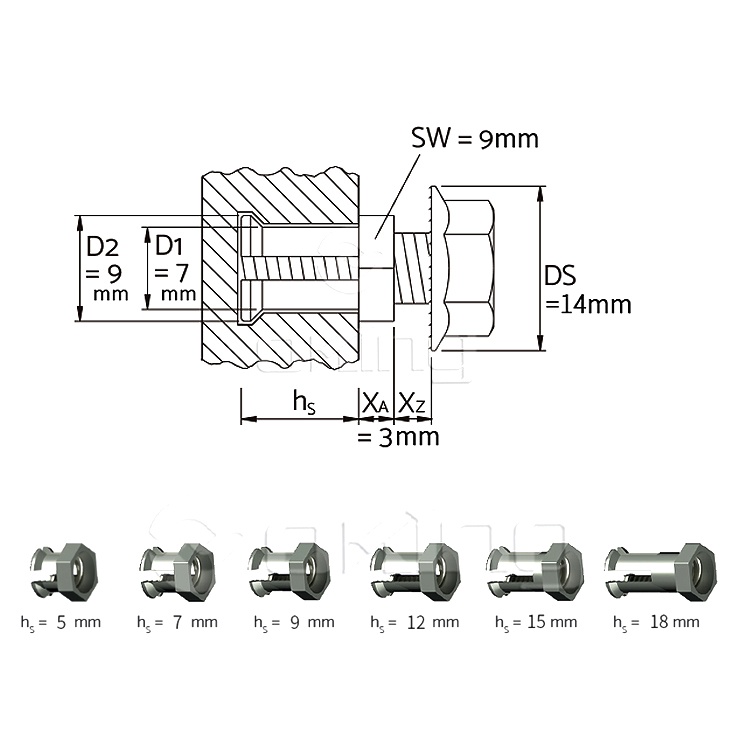

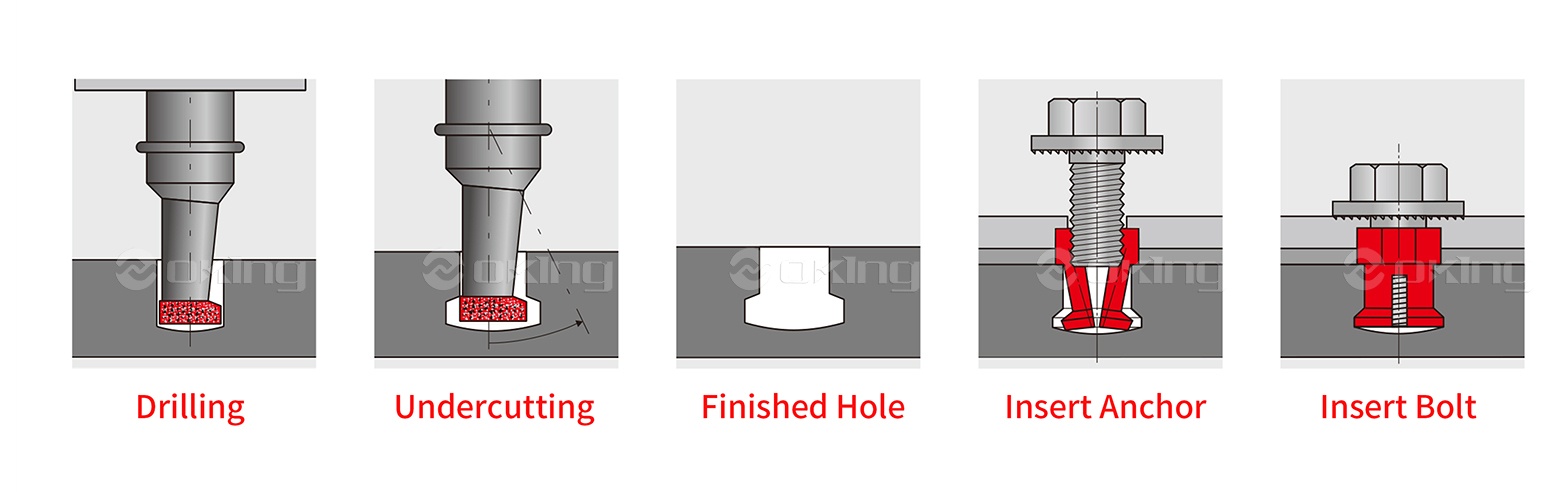

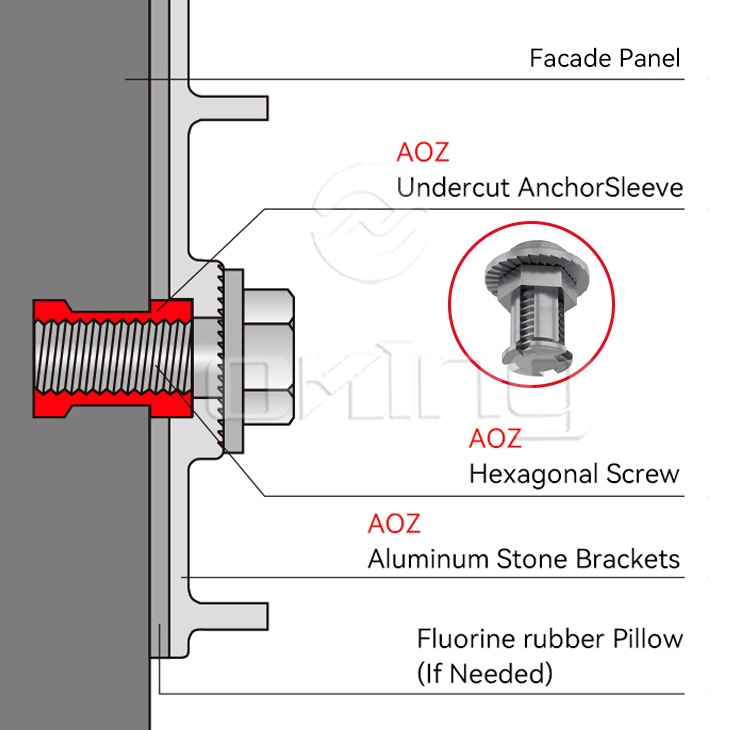

Vít-in undercut neo là giải pháp buộc chặt phức tạp và đáng tin cậy, đặc biệt được đánh giá cao trong xây dựng nhờ hiệu suất cao trong các ứng dụng đòi hỏi khắt khe. Hướng dẫn này sẽ đi sâu vào cơ chế, cách cài đặt, hiệu suất và các trường hợp sử dụng tối ưu của chúng. một là gì Vít-In Undercut Neo ? A neo cắt dưới vít là một neo cơ học tạo ra sự liên kết với vật liệu nền bằng cách tạo thành một biên dạng "cut undercut" bên trong lỗ khoan. Không giống như các neo giãn nở dựa vào ma sát, các neo undercut có được lực giữ từ một kết nối cơ học tích cực. Cấu trúc và nguyên tắc làm việc Mỏ neo thường bao gồm một thanh ren hoặc vít có đầu chuyên dụng và ống bọc hoặc bộ phận giãn nở phù hợp. Trong quá trình lắp đặt, một lỗ khoan trước sẽ được tạo ra, thường bằng một mũi khoan thí điểm, sau đó là một công cụ cắt rãnh. Khi neo được vặn vào lỗ, đầu neo sẽ mở rộng hoặc cắt vào vật liệu nền, tạo ra hình nón ngược hoặc "đường cắt". Hình dạng độc đáo này khóa neo vào bê tông hoặc khối xây, mang lại khả năng chống chịu đặc biệt đối với tải kéo. Vật liệu áp dụng Các neo cắt rãnh bắt vít được thiết kế chủ yếu để sử dụng trong các vật liệu rắn, dày đặc. Chúng được sử dụng phổ biến nhất trong bê tông (cả nứt và không nứt) và một số loại khối xây . Thiết kế của chúng khiến chúng đặc biệt hiệu quả trong các ứng dụng trong đó tính toàn vẹn của vật liệu cơ bản là rất quan trọng. So sánh với các mỏ neo khác Neo nêm: Đây là những neo mở rộng dựa vào ma sát. Mặc dù hiệu quả đối với nhiều ứng dụng nhưng chúng có thể gây áp lực đáng kể lên vật liệu nền và ít phù hợp hơn với tải trọng động hoặc lắp đặt ở rìa so với neo cắt xén. Neo thả vào: Đây cũng là các neo mở rộng, thường được sử dụng cho tải nhẹ hơn. Chúng có độ bền kéo ra thấp hơn so với neo cắt rãnh bắt vít và thường không được khuyến nghị sử dụng cho các ứng dụng chịu tải nặng hoặc chịu địa chấn. Vít-in undercut neo mang lại hiệu suất vượt trội về khả năng chịu tải, giảm yêu cầu về khoảng cách cạnh và phù hợp với tải trọng động và địa chấn nhờ khóa liên động cơ học tích cực của chúng. Cách lắp đặt neo cắt rãnh bắt vít Việc lắp đặt đúng cách là rất quan trọng để đảm bảo hiệu suất tối ưu của neo cắt rãnh bắt vít. Công cụ cần thiết Máy khoan búa quay: Để tạo lỗ thí điểm ban đầu. Mũi khoan cắt dưới: Mũi khoan chuyên dụng được thiết kế để tạo biên dạng cắt xén ở đáy lỗ. Dụng cụ làm sạch lỗ: Quét và hút bụi để loại bỏ các mảnh vụn khỏi lỗ khoan. Cờ lê mô-men xoắn: Để đảm bảo neo được siết chặt theo mô men xoắn quy định của nhà sản xuất. Hướng dẫn cài đặt từng bước Khoan lỗ thí điểm: Sử dụng máy khoan búa quay, tạo một lỗ thí điểm đến độ sâu quy định. Làm sạch lỗ: Làm sạch hoàn toàn lỗ bằng bàn chải và máy hút bụi để loại bỏ hết bụi bẩn và mảnh vụn. Điều này rất quan trọng để phần undercut được hình thành chính xác. Tạo phần undercut: Lắp mũi khoan undercut chuyên dụng vào và vận hành mũi khoan theo hướng dẫn của nhà sản xuất để tạo biên dạng undercut. Làm sạch lỗ một lần nữa: Lặp lại quy trình làm sạch để đảm bảo không còn mảnh vụn nào từ quá trình cắt xén. Vít vào neo: Chèn neo cắt rãnh bắt vít vào lỗ đã chuẩn bị sẵn và siết chặt nó bằng cờ lê lực đến giá trị mômen xoắn khuyến nghị. Khi mỏ neo được siết chặt, thiết kế của nó ăn khớp với phần cắt bên dưới, tạo ra khóa liên động cơ học. Những lỗi cài đặt phổ biến và cách tránh chúng Làm sạch lỗ không đúng cách: Bụi và mảnh vụn có thể ngăn không cho đường cắt hình thành đúng cách, làm giảm đáng kể khả năng chịu tải của neo. Luôn làm sạch lỗ kỹ lưỡng. Kích thước hoặc loại mũi khoan không chính xác: Sử dụng sai mũi khoan hoặc không sử dụng mũi khoan khoét sẽ ảnh hưởng đến hiệu suất của mỏ neo. Luôn sử dụng các công cụ do nhà sản xuất chỉ định. Quá hoặc dưới mô-men xoắn: Tác dụng mô-men xoắn quá nhiều hoặc quá ít có thể dẫn đến hỏng neo. Sử dụng cờ lê lực đã hiệu chỉnh và tuân thủ các giá trị lực siết đã chỉ định. Công suất và hiệu suất tải của neo cắt vít Hiệu suất của neo cắt rãnh bắt vít là lý do chính khiến chúng được sử dụng rộng rãi trong các ứng dụng quan trọng. Khả năng tải tĩnh và động Vít-in undercut neo khoe khoang xuất sắc khả năng chịu tải tĩnh , nghĩa là chúng có thể chịu được lực không đổi đáng kể mà không bị biến dạng hoặc hư hỏng. Hơn nữa, khóa liên động cơ học của chúng làm cho chúng có khả năng chống chịu cao. tải động , chẳng hạn như rung động hoặc ứng suất lặp đi lặp lại, trong đó các loại neo khác có thể bị hỏng do mỏi. các neo cắt dưới vít wind load capacity cũng là một yếu tố cần cân nhắc quan trọng đối với các ứng dụng ngoài trời, đặc biệt đối với các hệ thống mặt tiền và lắp đặt bảng điều khiển năng lượng mặt trời, nơi chúng phải chịu được lực nâng và lực ngang đáng kể. Hiệu suất địa chấn Một trong những ưu điểm quan trọng nhất của neo cắt rãnh bắt vít là chúng hiệu suất địa chấn . Chúng thường được thiết kế và thử nghiệm để đáp ứng các yêu cầu nghiêm ngặt về trang bị thêm địa chấn và sử dụng trong vùng địa chấn . Khả năng chống lại chuyển động đáng kể và duy trì tính toàn vẹn trong các sự kiện địa chấn khiến chúng trở thành lựa chọn ưu tiên cho cơ sở hạ tầng quan trọng. Tác động của nhiệt độ và môi trường đến hiệu suất Các yếu tố môi trường có thể ảnh hưởng đến hiệu suất neo. các neo cắt dưới vít fire resistance rating là một yếu tố quan trọng cần cân nhắc trong các tòa nhà nơi an toàn cháy nổ được đặt lên hàng đầu. Các neo làm bằng thép cacbon sẽ mất độ bền ở nhiệt độ cao, trong khi các lựa chọn bằng thép không gỉ mang lại hiệu quả tốt hơn trong những điều kiện như vậy. Ngoài ra, neo cắt dưới vít corrosion resistance rất quan trọng cho độ bền lâu dài, đặc biệt là trong môi trường ăn mòn hoặc các ứng dụng ngoài trời. Các neo bằng thép không gỉ thường được ưa chuộng hơn trong những điều kiện như vậy. Kịch bản ứng dụng tốt nhất Hiệu suất vượt trội của neo cắt rãnh bắt vít khiến chúng trở nên lý tưởng cho nhiều ứng dụng đòi hỏi khắt khe. Máy móc hạng nặng: Để neo các thiết bị nặng tạo ra rung động hoặc yêu cầu buộc chặt cực kỳ an toàn. Lắp đặt trên cao: Độ bền kéo đáng tin cậy của chúng khiến chúng trở nên hoàn hảo để treo các đường ống, ống dẫn hoặc các bộ phận khác trên trần nhà. Vùng địa chấn: Như đã đề cập, khả năng chống địa chấn của chúng khiến chúng trở nên vô giá ở những khu vực dễ xảy ra động đất. Vít-in undercut neo cho hệ thống mặt tiền: Khả năng chịu được tải trọng đáng kể và cách lắp đặt kín đáo khiến chúng phù hợp để cố định mặt tiền kiến trúc. Neo cắt dưới bằng vít để gắn bảng điều khiển năng lượng mặt trời: Chúng cung cấp khả năng buộc chặt chắc chắn và an toàn cho các mảng tấm pin mặt trời, đảm bảo sự ổn định trước sức gió và các tác động môi trường khác. Neo cắt rãnh bắt vít cho kết cấu thép: Chúng có thể được sử dụng để neo các phần tử thép vào nền bê tông hoặc các thành phần bê tông khác. Neo bắt vít trong bê tông đúc sẵn: Việc lắp đặt chính xác và hiệu suất cao khiến chúng phù hợp để cố định các bộ phận bên trong hoặc các cấu kiện bê tông đúc sẵn. Làm thế nào để chọn đúng loại neo cắt rãnh bắt vít? Việc lựa chọn neo cắt rãnh bắt vít chính xác là điều cần thiết để đảm bảo an toàn và hiệu quả. Các yếu tố lựa chọn chính Đường kính và chiều dài: Những điều này phụ thuộc vào yêu cầu tải trọng và độ dày của vật liệu nền và vật cố định được gắn vào. Chất liệu: Thép cacbon: Thường được mạ kẽm hoặc mạ kẽm để chống ăn mòn, thích hợp cho môi trường khô ráo, trong nhà. Thép không gỉ: Ưu đãi vượt trội neo cắt dưới vít corrosion resistance , khiến nó trở nên lý tưởng cho môi trường ngoài trời, ăn mòn hoặc ẩm ướt. Yêu cầu tải: Luôn chọn neo có khả năng chịu tải làm việc an toàn vượt quá tải trọng tĩnh và động dự kiến. Loại vật liệu cơ bản: Đảm bảo mỏ neo được phê duyệt để sử dụng trong loại bê tông hoặc khối xây cụ thể mà bạn đang làm việc. Cách xác định chất lượng Hãy tìm những mỏ neo đáp ứng các tiêu chuẩn và chứng nhận quốc tế được công nhận. Các chứng chỉ chính bao gồm: ETA (Đánh giá kỹ thuật châu Âu): Cho thấy sự tuân thủ các tiêu chuẩn Châu Âu đối với các sản phẩm xây dựng, thường bao gồm các đánh giá cụ thể về bê tông bị nứt và hiệu suất địa chấn. ICC-ES (Dịch vụ đánh giá của Hội đồng mã quốc tế): Cung cấp bằng chứng cho thấy sản phẩm tuân thủ các quy định xây dựng ở Bắc Mỹ. Những chứng nhận này đảm bảo rằng mỏ neo đã trải qua quá trình kiểm tra nghiêm ngặt và đáp ứng các tiêu chí hiệu suất cụ thể, giúp bạn tự tin về chất lượng và độ tin cậy của nó.
