Undercut Anchor Đối với tấm đá thiên nhiên

Undercut Anchor For Nature Stone Slabs - Giải pháp lắp đặt mặt tiền đáng tin cậy

Trang này cung cấp các thông số kỹ thuật chi tiết cho hệ thống Undercut Anchor của chúng tôi, một giải pháp cấp chuyên nghiệp để lắp đặt an toàn và che giấu các tấm mặt tiền bằng đá tự nhiên. Hệ thống này được thiết kế để đáp ứng nhu cầu nghiêm ngặt của thiết kế kiến trúc hiện đại, mang lại lớp hoàn thiện bền bỉ và thẩm mỹ cho nhiều dự án xây dựng.

Tính năng sản phẩm & Ưu điểm kỹ thuật

• Cài đặt ẩn: Thiết kế undercut cho phép một hệ thống buộc chặt hoàn toàn ẩn, bảo tồn tính toàn vẹn thẩm mỹ của mặt tiền bằng đá tự nhiên. Đây là một tính năng chính cho các dự án đòi hỏi một diện mạo sạch sẽ, liền mạch.
• Khả năng chịu tải cao: Được thiết kế để có khả năng chống kéo vượt trội, những chiếc neo này mang lại sự an toàn và ổn định đặc biệt cho các tấm ốp đá nặng. Khả năng chịu tải là một yếu tố quan trọng đối với kỹ thuật mặt tiền và an toàn.
• Lắp có thể điều chỉnh: Hệ thống của chúng tôi bao gồm các thành phần cho khả năng điều chỉnh ba chiều, cho phép căn chỉnh chính xác và san lấp mặt bằng của tấm đá trong quá trình lắp đặt. Tính năng này giúp đơn giản hóa quá trình xây dựng và đảm bảo căn chỉnh mặt tiền hoàn hảo.
• Khả năng chống ăn mòn: Được chế tạo từ thép không gỉ cao cấp (A2/A4), các neo cung cấp khả năng chống tuyệt vời với các yếu tố môi trường, bao gồm độ ẩm và các tác nhân ăn mòn. Điều này đảm bảo độ bền lâu dài và rất cần thiết cho hệ thống ốp tường bên ngoài .

Mô tả Sản phẩm

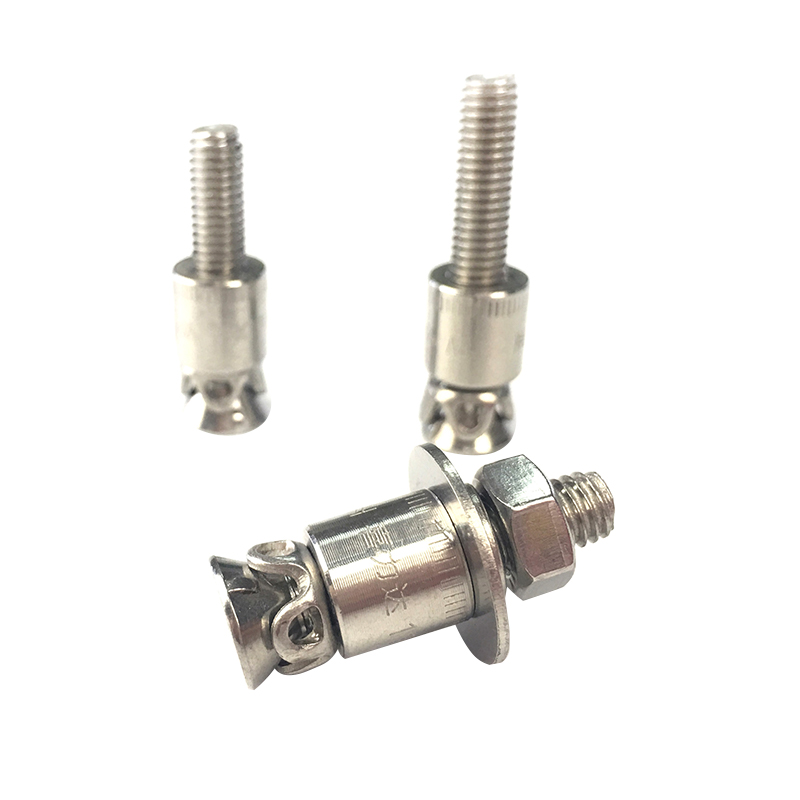

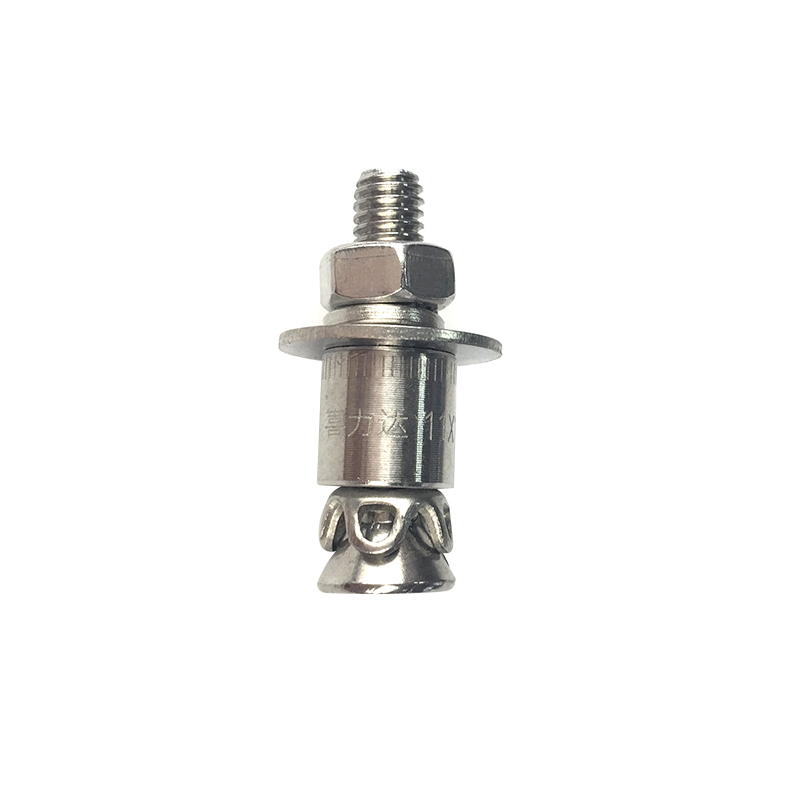

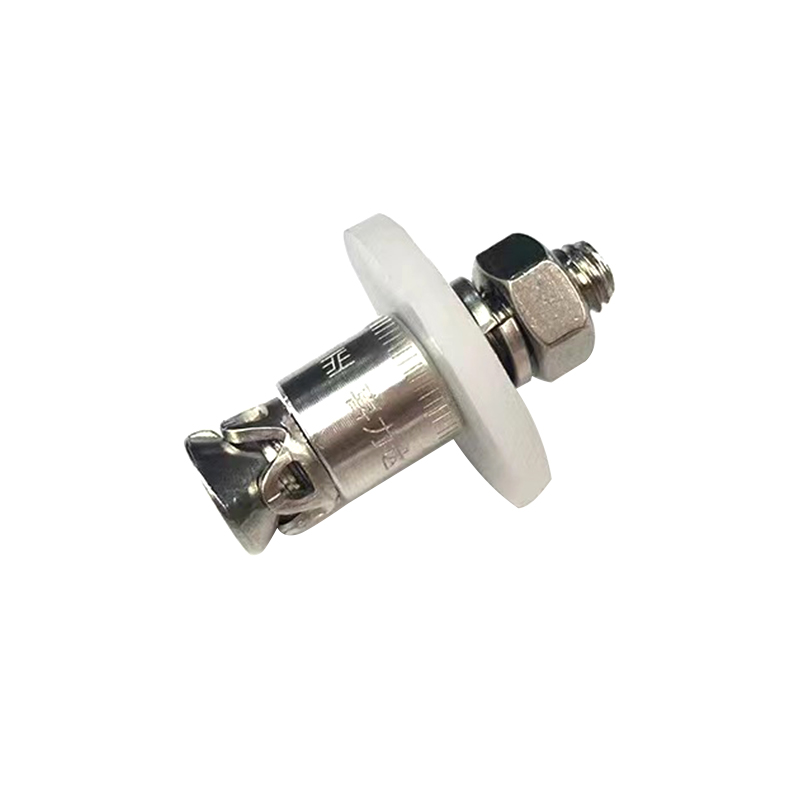

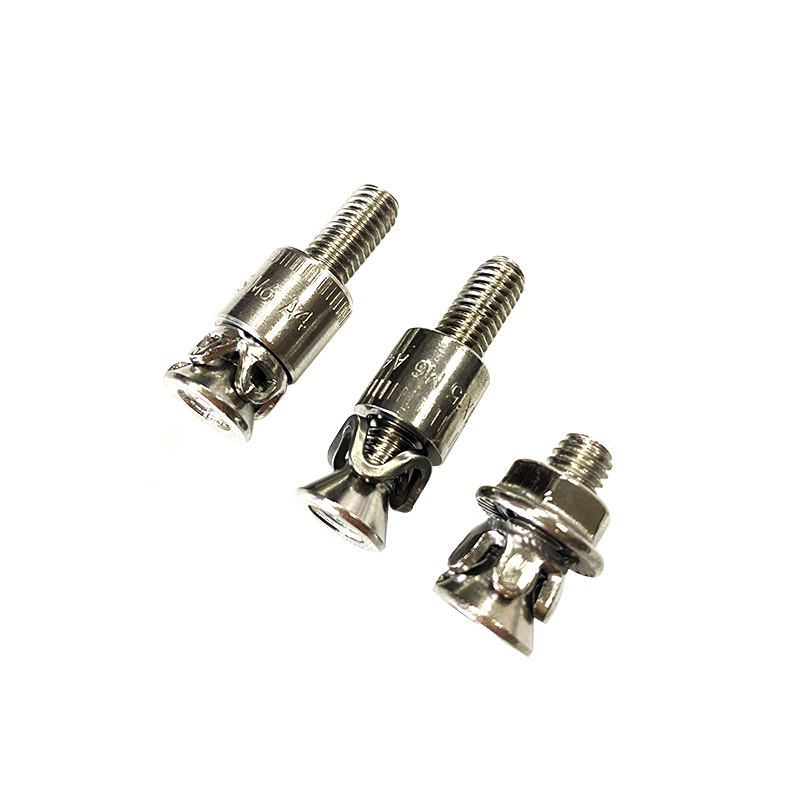

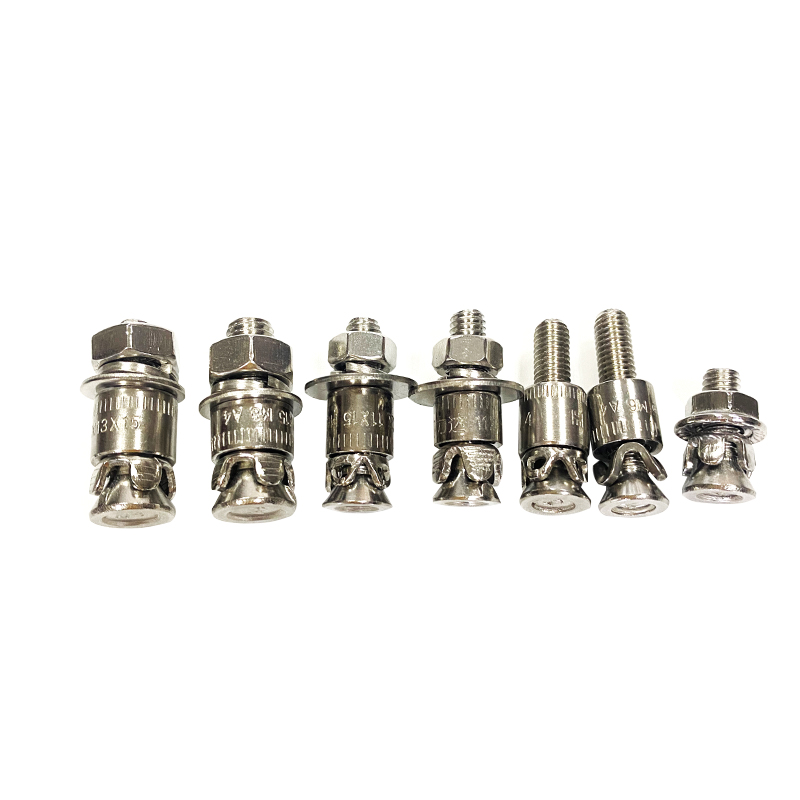

Hệ thống Undercut Anchor là một neo cơ khí chuyên dụng được thiết kế đặc biệt để gắn các tấm đá tự nhiên vào cấu trúc phụ hỗ trợ một cách an toàn và không bị căng thẳng. Hệ thống này hoạt động theo nguyên tắc của một lỗ khoan undercut, tạo ra một kết nối khóa liên động trong bảng đá. Phương pháp này cung cấp một phụ kiện đáng tin cậy, không giãn nở và không bị căng, rất quan trọng để ngăn ngừa các vết nứt do ứng suất trong đá. Giải pháp này được sử dụng rộng rãi trong các dự án mặt tiền kiến trúc hệ thống cố định mặt tiền ẩn là một điều kiện tiên quyết thiết k.

Được sản xuất theo tiêu chuẩn công nghiệp nghiêm ngặt, neo undercut của chúng tôi trải qua kiểm soát chất lượng nghiêm ngặt để đảm bảo hiệu suất phù hợp. Việc sử dụng thép không gỉ cao cấp, kết hợp với kỹ thuật chính xác, đảm bảo một sản phẩm đáp ứng các tiêu chuẩn quốc tế về an ninh mặt tiền và tuổi th. Sản phẩm này lý tưởng cho những người lắp đặt chuyên nghiệp đang tìm kiếm sự tin cậy neo ốp đá cẩm thạch và cố định bảng đá granit .

Thông số kỹ thuật

Lĩnh vực ứng dụng

Sản phẩm này được thiết kế để sử dụng trong nhiều tình huống công nghiệp và kiến trúc, bao gồm nhưng không giới hạn nh:

• Hệ thống mặt tiền bên ngoài: Lý tưởng để đảm bảo mặt tiền bằng đá tự nhiên trên các tòa nhà cao tầng và thương mại. Điều này bao gồm lắp đặt mặt tiền travertine và lắp đặt ốp đá vôi .
• Tấm ốp tường nội thất: Thích hợp để gắn các tấm đá nặng trong không gian nội thất như hành lang và phòng trưng bày, nơi mong muốn có một kết thúc tinh tế, liền mạch.
• Trang bị thêm kiến trúc: Được sử dụng trong việc cải tạo các tòa nhà hiện có để nâng cấp mặt tiền với các tấm ốp đá mới.

Câu hỏi thường gặp

Làm thế nào để neo undercut khác với neo ốp đá truyền thống?

Các neo cắt xén tạo ra một khóa liên động cơ học bằng cách mở rộng thành một lỗ hình nón được khoan trước bên trong đá, cung cấp một kết nối an toàn, không giãn nở, không phụ thuộc vào độ bền kéo của đá. Ngược lại, nhiều neo truyền thống dựa vào một phù hợp ma sát mở rộng, có thể gây căng thẳng trên đá và tăng nguy cơ nứt. Phương pháp undercut có hiệu quả cao để cố định ẩn và phân phối tải trọng vượt trội, làm cho nó trở thành lựa chọn ưu tiên cho cao cấp hệ thống mặt tiền bằng đá tự nhiên .

Những loại đá tự nhiên nào tương thích với hệ thống này?

Hệ thống Undercut Anchor của chúng tôi được thiết kế để tương thích với nhiều loại vật liệu đá tự nhiên cứng, dày đặc, bao gồm đá granit, đá cẩm thạch, travertine và đá vôi. Việc lựa chọn kích thước neo thích hợp và kỹ thuật lắp đặt phụ thuộc vào tính chất và độ dày của đá cụ th. Chúng tôi khuyên bạn nên tham khảo bảng dữ liệu kỹ thuật và thực hiện các thử nghiệm kéo ra sơ bộ để đảm bảo hiệu suất tối ưu cho loại đá cụ thể của bạn.

Khả năng chịu tải điển hình của neo cắt xén là gì?

Khả năng chịu tải được xác định bởi một số yếu tố, bao gồm kích thước neo, loại và độ dày của tấm đá tự nhiên và chất lượng lắp đặt. Ví dụ, một mỏ neo lớn hơn sẽ cung cấp công suất cao hơn. Bảng thông số kỹ thuật của chúng tôi cung cấp các giá trị cường độ kéo và cắt chi tiết cho từng kích thước neo trong điều kiện tiêu chuẩn. Những neo này được thiết kế đặc biệt để đáp ứng các yêu cầu an toàn nghiêm ngặt cho hệ thống cố định tấm ốp bên ngoài và building codes.

Ưu điểm của việc lắp đặt với neo undercut

1. gấp đôi khả năng chịu tải cuối cùng (phút.)

2. neo có thể được định vị ở bất cứ đâu trên bề mặt

3. Các bảng điều khiển có thể được tối ưu hóa tĩnh

4. khoảnh khắc uốn bảng điều khiển thấp hơn

5. các yếu tố an toàn cao hơn

6. không có phần tử cố định có thể nhìn thấy được (trong khớp)

Do phương pháp sản xuất được sử dụng để sản xuất các tấm đá tự nhiên (cưa cổng) nên dung sai độ dày vài mm là bình thường. Tuy nhiên, việc cố định bế tắc có thể san bằng các độ dày tấm khác nhau.

Việc sử dụng neo thả vào để cố định cố định mang lại giải pháp cân bằng các dung sai độ dày này. Độ dày thành còn lại không đổi (RWD) (kích thước từ đáy lỗ khoan đến bề mặt tấm)

và tổng chiều dài không đổi của neo cung cấp một khoảng cách nhất định. Các độ dày bảng điều khiển khác nhau

độ rộng khoảng cách khác nhau ở mặt sau của bảng điều khiển giữa đai ốc khoảng cách và mặt sau của bảng điều khiển.

Độ dày cố định được nêu dựa trên việc sử dụng đai ốc tự khóa theo DIN 985, vòng đệm trơn theo DIN125 và hình chiếu ren cần thiết. Cả hai bộ phận đều không được cung cấp cùng với mỏ neo nhưng có thể được đặt hàng bổ sung.

Nếu không sử dụng đai ốc tự khóa thì cần có thiết bị khóa đai ốc phù hợp khác. Độ dày cố định khác nhau có thể được tính toán trong từng trường hợp riêng lẻ từ chiều dài bu lông của neo.

Độ dày tấm tối thiểu được nêu dựa trên phương pháp lắp đặt hoặc loại neo. Các quy định quốc gia luôn mang tính quyết định và phải được tuân thủ.
