Gi Cast Trong Kênh Neo Với Ngói

GI Anchor Channel là kênh neo sắt mạ kẽm là thành phần kim loại được sử dụng rộng rãi trong các công trình xây dựng. Nó được làm bằng tấm sắt mạ kẽm cường độ cao với đặc tính chống ăn mòn và độ bền. Chức năng chính của Kênh neo GI là cung cấp sự cố định và hỗ trợ cho các đường ống, dây cáp khác nhau, v.v. Bằng cách cố định nó vào tường hoặc sàn của tòa nhà, các đường ống, dây cáp, v.v. có thể được cố định một cách hiệu quả ở các vị trí được chỉ định để ngăn chúng di chuyển hoặc rơi ra. GI Anchor Channel cũng có tính năng cài đặt dễ dàng và cấu trúc nhỏ gọn.

Nhận báo giá

Hệ thống neo đúc sẵn | Ngói tích hợp

Gi Cast Trong Kênh Neo Với Ngói

Kênh mạ kẽm nhúng nóng | Nhúng vào bê tông đúc sẵn lát gạch | Điểm kết nối có thể điều chỉnh

HDG 60 micron Chiều rộng kênh 20-60 mm Độ dày gạch 10-30 mm Mũi neo 8-16 mm

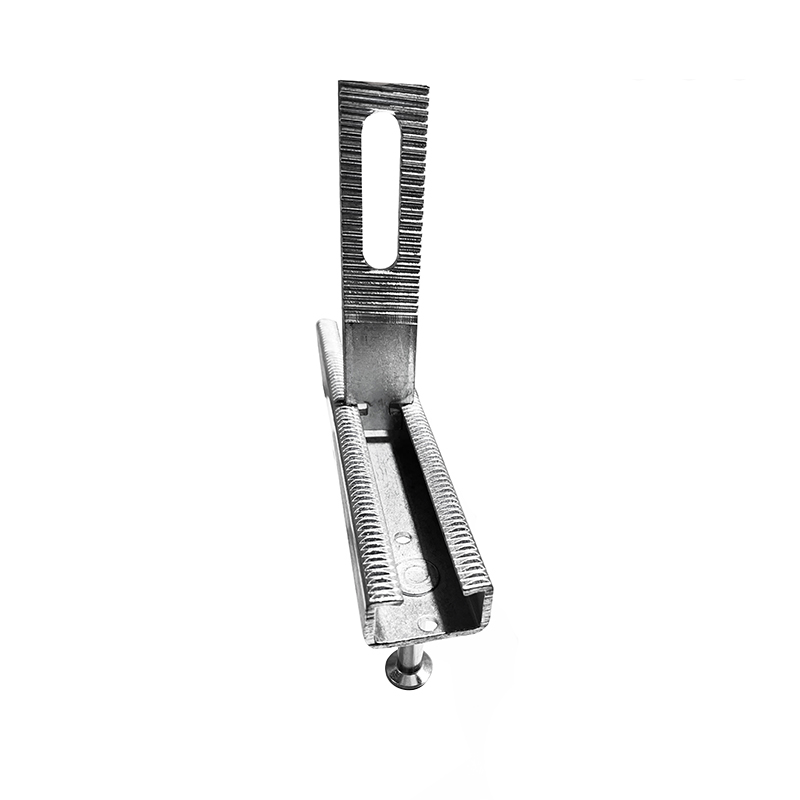

Gi Cast In Anchor Channel With Tile là một hệ thống nhúng đúc sẵn bao gồm một kênh neo mạ kẽm nhúng nóng được lắp ráp tại nhà máy bằng gạch men hoặc đá để tạo thành một khối tổng hợp. Hệ thống này được thiết kế để tích hợp vào các tấm bê tông đúc sẵn nơi cần có bề mặt gạch hoàn thiện trên bề mặt lộ ra ngoài. Kênh được đặt phía sau lớp gạch, với các chốt neo hoặc thanh cốt thép kéo dài vào lớp bê tông. Sau khi lắp đặt, có thể lắp các bu lông đầu chữ T hoặc neo nêm có thể điều chỉnh vào rãnh kênh từ mặt gạch để gắn giá đỡ mặt tiền, tay vịn, thanh chắn tường rèm hoặc thiết bị cơ khí. Lớp phủ mạ kẽm (tối thiểu 60 micron) cung cấp khả năng chống ăn mòn cho các ứng dụng nhúng, trong khi lớp ốp lát mang lại sự hoàn thiện về mặt kiến trúc và khả năng bảo vệ khỏi thời tiết. Các ứng dụng điển hình bao gồm mặt tiền tòa nhà đúc sẵn, lớp lót đường hầm với tường hoàn thiện và hệ thống xây dựng mô-đun yêu cầu cả kết cấu neo và bề mặt thẩm mỹ.

◆ Độ dày gạch: 10-30 mm | Bề mặt bằng gốm, đá hoặc composite

20-60

Phạm vi độ rộng kênh

8-16

Đường kính neo đinh

micron

Độ dày lớp phủ HDG

10-30

Độ dày mặt lát gạch

Tải trọng căng tối đa

Tải cắt tối đa

Thông số kênh

Chất liệu Thép cacbon S235JR / S355JR

Xử lý bề mặt Mạ kẽm nhúng nóng, 60-100 micron

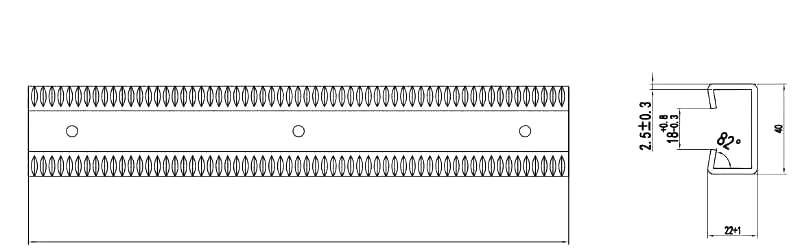

Hồ sơ kênh Phần C với môi cuộn vào

Loại khe Khe chữ T song song cho bu lông M8-M16

đinh tán neo Gân hoặc ren, Lớp 5,8/8,8

Khoảng cách đinh Tùy chỉnh 150/200/300 mm

Chiều dài tiêu chuẩn 1000/2000/3000 mm

Tính năng tích hợp ô xếp

▸ Đơn vị tổng hợp: Kênh và gạch được lắp ráp tại nhà máy thành một bộ phận duy nhất để định vị chính xác trong quá trình đổ bê tông.

▸ Cố định gạch: Mặt sau kênh có các khe khóa hoặc đường gân để liên kết keo với bề mặt sau của gạch.

▸ Kiểm soát căn chỉnh: Định vị theo từng kênh được thiết lập tại nhà máy đảm bảo mô hình khớp và lộ ra nhất quán trên mặt tiền đã hoàn thiện.

▸ Liên kết bê tông: đinh tán neo extend minimum 60 mm into concrete for full composite action.

▸ Bảo vệ cạnh: Các cạnh của gạch có thể được vát cạnh hoặc mài nhẵn để tránh sứt mẻ trong quá trình vận chuyển và lắp đặt.

▸ Hướng dẫn rót vữa: Kênh kết hợp đập vữa để ngăn chất kết dính xâm nhập vào khe trong quá trình dán gạch.

Tham chiếu khả năng tải (kênh rộng 40 mm, đinh tán M12 ở khoảng cách 200 mm)

Căng thẳng (bê tông C30/37)

28,5 kN

Cắt (bê tông C30/37)

18,0 kN

Momen uốn

1,6 kNm

Căng thẳng mỏi (chu kỳ 2M)

12,5 kN

Các trường ứng dụng

Tấm mặt tiền đúc sẵn Lớp lót hoàn thiện đường hầm Hệ thống xây dựng mô-đun Kết nối lan can cầu Tường ga ngầm Các yếu tố kiến trúc đúc sẵn Tấm ốp tường chắn Tường ống và trục

Câu hỏi thường gặp

Làm thế nào để gạch vẫn bám vào rãnh trong quá trình đổ bê tông?

Mặt sau của rãnh được chế tạo với các tính năng khóa cơ học (gân, vết lõm hoặc lỗ thủng) tạo ra bề mặt bám dính cho keo dán gạch. Ngoài ra, kênh được cố định trong khuôn trong quá trình lắp ráp để duy trì vị trí gạch chính xác. Sự kết hợp giữa liên kết dính và khóa cơ học đảm bảo gạch vẫn ở đúng vị trí trong quá trình đổ bê tông và rung. Công ty TNHH Sản phẩm kim loại Jiangsu Aozheng tiến hành thử nghiệm kéo ra để xác minh độ bền liên kết cho từng tổ hợp kênh gạch.

Kênh có thể được truy cập sau khi đổ bê tông để sửa chữa các điều chỉnh không?

Đúng. Khe rãnh vẫn có thể tiếp cận được qua bề mặt gạch sau khi bê tông được xử lý. Khe được bảo vệ trong quá trình thi công bằng nắp vữa có thể tháo rời hoặc chất độn xốp. Sau khi đổ bê tông và làm sạch gạch, các nắp được tháo ra và bu lông đầu chữ T hoặc neo nêm có thể được lắp xuyên qua gạch vào rãnh. Điều này cho phép điều chỉnh các kết nối sau khi lắp đặt mà không làm hỏng bề mặt hoàn thiện.

Vật liệu gạch nào tương thích với hệ thống kênh neo này?

Hệ thống này chứa gạch men, sứ, đá tự nhiên (đá granit, đá cẩm thạch, đá vôi) và vật liệu tổng hợp bằng đá nhân tạo. Độ dày của gạch dao động từ 10 mm đến 30 mm. Độ sâu kênh được điều chỉnh để phù hợp với độ dày của gạch cộng với lớp phủ bê tông cần thiết. Công ty TNHH Sản phẩm kim loại Jiangsu Aozheng cung cấp hỗ trợ kỹ thuật để phù hợp với kích thước kênh với các lựa chọn gạch cụ thể. Công ty đã cung cấp hơn 2.000 tấn vật liệu xây dựng hàng năm cho các dự án trên khắp Hoa Kỳ, Đức, Úc, Canada, Hàn Quốc và Trung Đông.

Khả năng chống ăn mòn được duy trì tại giao diện kênh gạch như thế nào?

Kênh được mạ kẽm nhúng nóng với lớp mạ kẽm tối thiểu 60 micron. Gạch được liên kết bằng chất kết dính chống ăn mòn để bịt kín bề mặt. Đối với môi trường có độ ẩm cao, chất trám bổ sung được áp dụng xung quanh chu vi gạch sau khi lắp đặt. Các biến thể bằng thép không gỉ (AISI 304/316L) cũng có sẵn cho các dự án yêu cầu tăng cường khả năng chống ăn mòn. Công ty TNHH Sản phẩm kim loại Jiangsu Aozheng đưa ra các khuyến nghị về loại ăn mòn dựa trên điều kiện tiếp xúc với môi trường.
