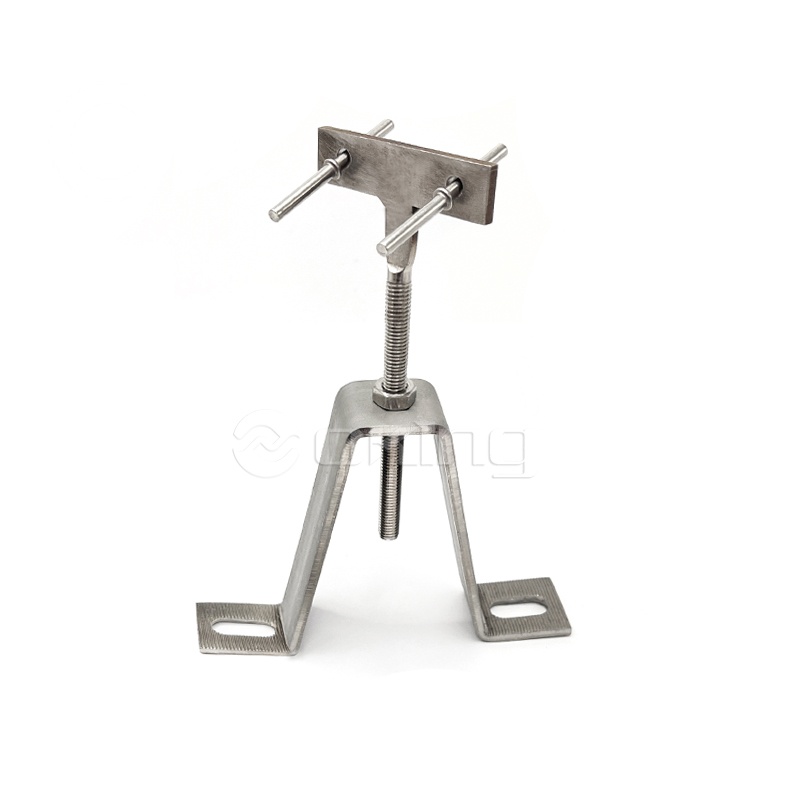

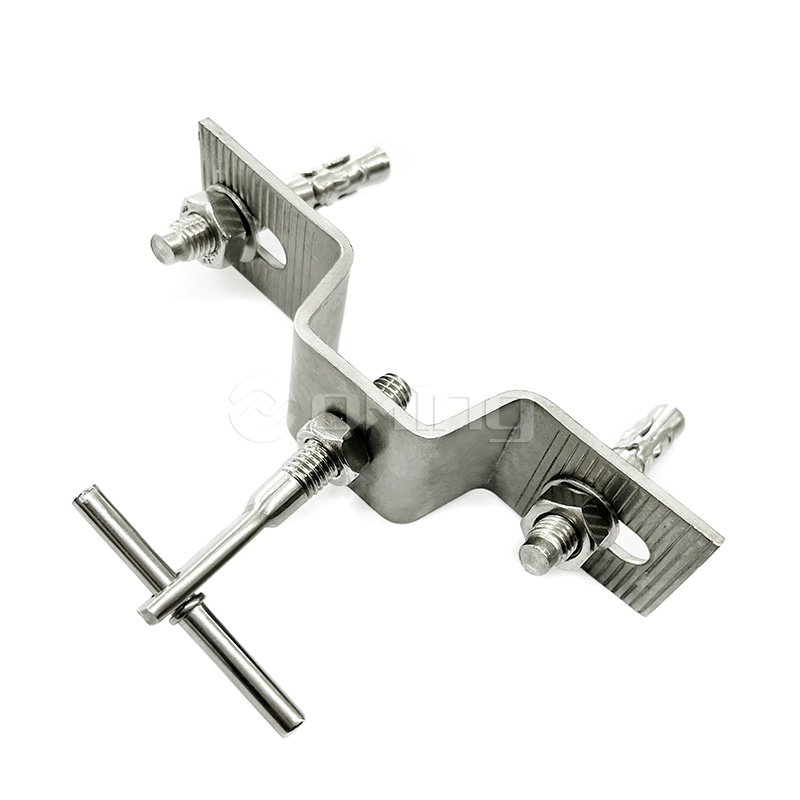

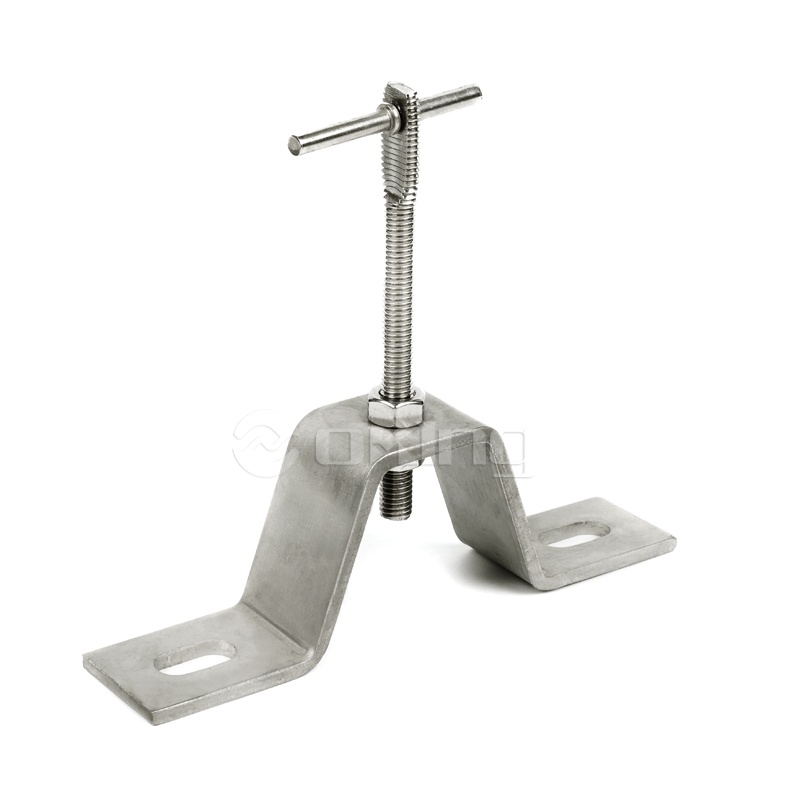

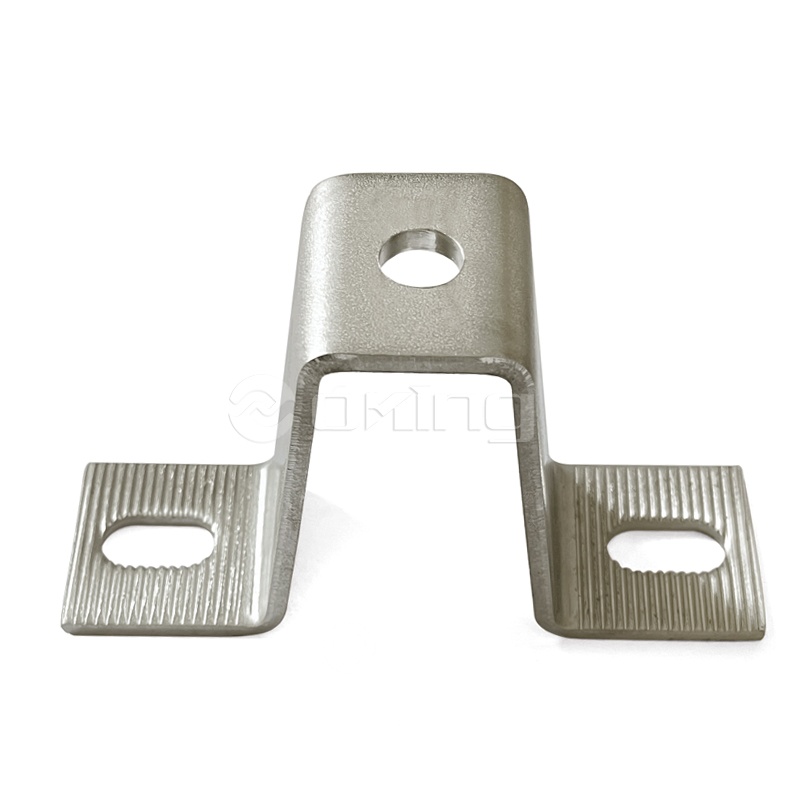

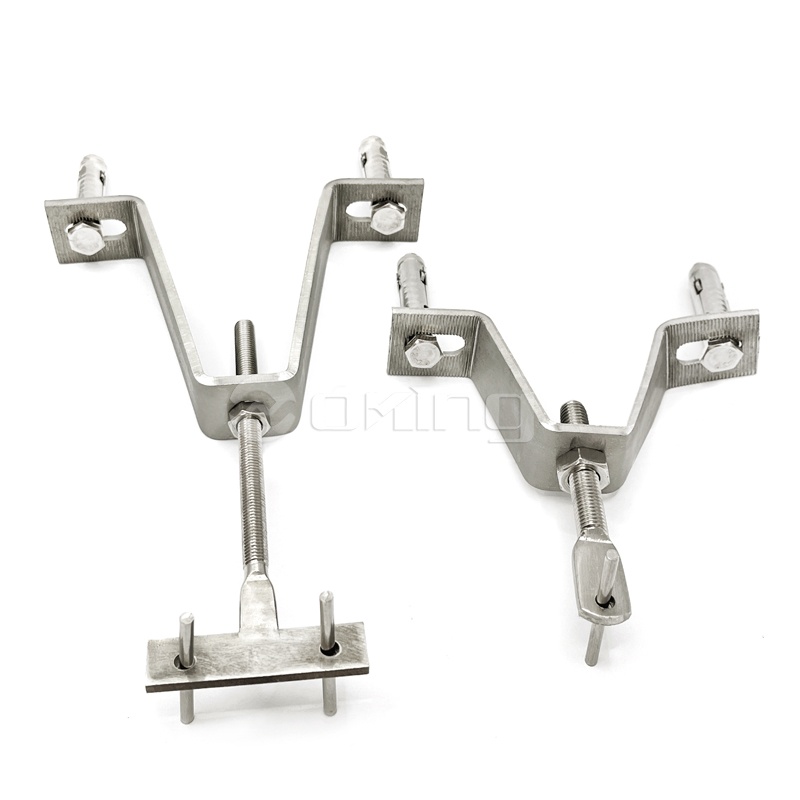

AZZ04 Giá đỡ Omega bằng thép không gỉ để ốp và sửa chữa đá tự nhiên

Giá đỡ Omega bằng thép không gỉ AZZ04 để ốp và cố định đá tự nhiên

Giá đỡ Omega bằng thép không gỉ AZZ04 là một thành phần kết cấu chuyên dụng được thiết kế để neo chắc chắn các tấm đá tự nhiên trong hệ thống mặt tiền thông gió. Được thiết kế với một Hồ sơ hình omega , giá đỡ này cung cấp một kết nối cơ học chắc chắn giữa nền tòa nhà và tấm ốp đá. Sản xuất từ thép không gỉ chống ăn mòn , nó được phát triển đặc biệt để quản lý tải trọng chết của vật liệu đá nặng đồng thời chịu được sự giãn nở nhiệt và áp suất gió. Hình dạng của nó cho phép điều chỉnh chính xác trong quá trình lắp đặt, đảm bảo độ hoàn thiện bằng phẳng và phẳng cho các bức tường đá bên ngoài và bên trong.

Ưu điểm cốt lõi

• Tính toàn vẹn về cấu trúc: Cấu hình Omega phân phối ứng suất cơ học trên các điểm buộc chặt, giảm nguy cơ hư hỏng do tải trọng điểm trong các ứng dụng đá nặng.
• Chống ăn mòn: Việc sử dụng thép không gỉ cao cấp đảm bảo giá đỡ vẫn có cấu trúc vững chắc trong môi trường ẩm ướt, ven biển hoặc ô nhiễm công nghiệp.
• Độ chính xác cài đặt: Thiết kế này tạo điều kiện thuận lợi cho việc điều chỉnh theo nhiều trục, cho phép người lắp đặt bù đắp những bất thường trên khối xây hoặc nền bê tông.
• Khả năng thích ứng nhiệt: Hệ thống giá đỡ cho phép các tấm đá di chuyển độc lập, ngăn ngừa các vết nứt do sự giãn nở và co lại vì nhiệt của lớp vỏ công trình.

Thông số kỹ thuật và tính năng

Kịch bản ứng dụng chính

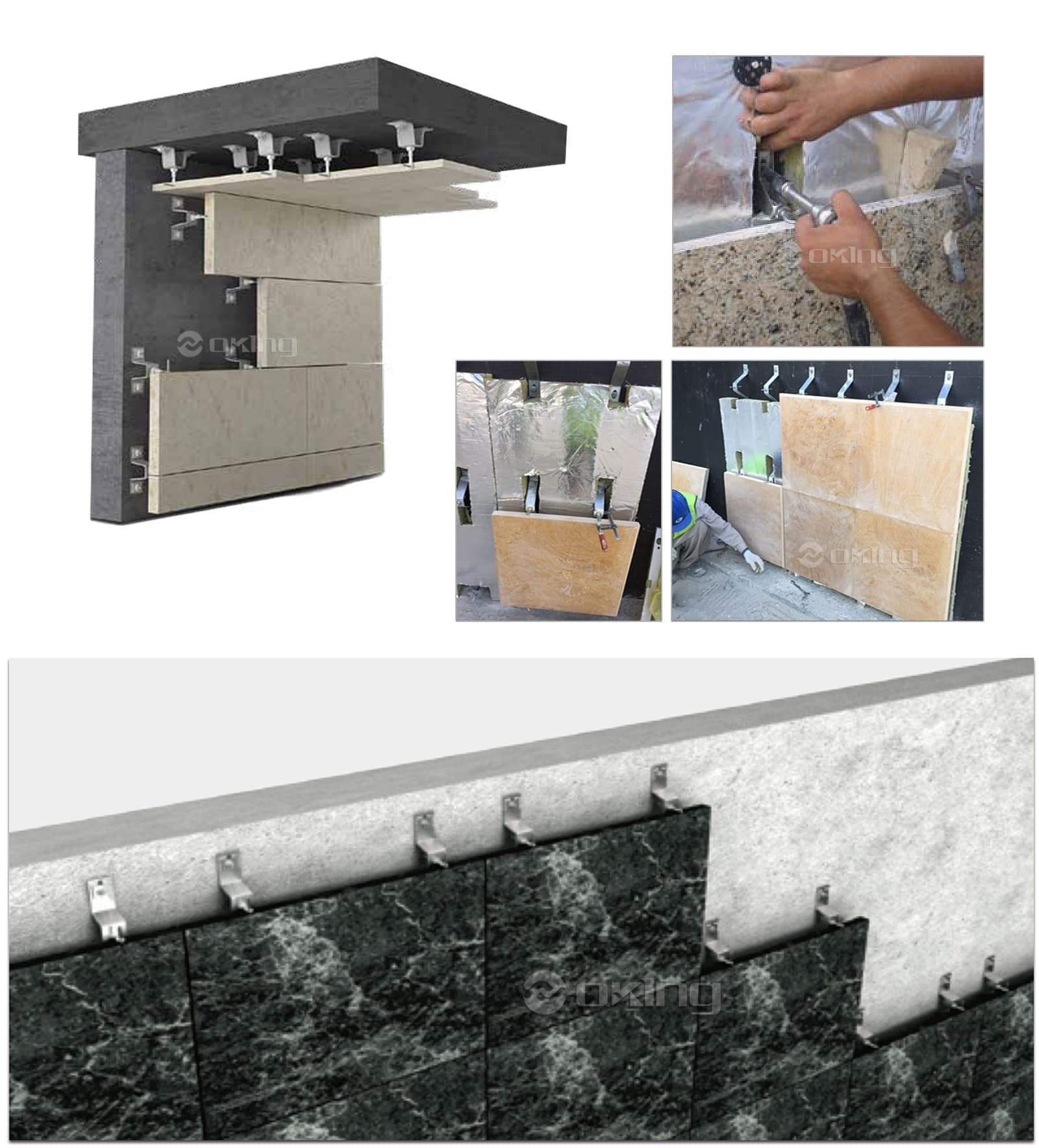

• Mặt tiền thông gió: Được sử dụng làm thành phần cố định chính cho tấm ốp đá granit, đá cẩm thạch và đá vôi trên các tòa nhà cao tầng thương mại và dân cư.
• Tấm ốp nội thất nặng: Bảo đảm các đặc điểm bằng đá trang trí ở hành lang, sân bay và cơ sở hạ tầng công cộng.
• Dự án cải tạo: Trang bị thêm các tấm đá trên khối xây hiện có để cải thiện hiệu suất thẩm mỹ và cách nhiệt.
• Gia cố tấm ốp ướt: Hoạt động như một neo an toàn cơ học kết hợp với các phương pháp cố định bằng vữa truyền thống.

Hướng dẫn lắp đặt và an toàn

Chuẩn bị chất nền

Đảm bảo bề mặt bê tông hoặc khối xây có cấu trúc chắc chắn và không có mảnh vụn rời. Lỗ khoan phải tương ứng chính xác với đường kính của neo mở rộng hoặc bu lông hóa chất được sử dụng với giá đỡ AZZ04.

Khả năng tương thích vật liệu

Chỉ sử dụng ốc vít bằng thép không gỉ (bu lông, đai ốc và vòng đệm) với giá đỡ AZZ04 để tránh ăn mòn điện . Việc trộn các ốc vít bằng thép carbon với giá đỡ bằng thép không gỉ sẽ dẫn đến quá trình oxy hóa nhanh hơn và hỏng hệ thống.

Điều kiện bảo quản

Bảo quản giá đỡ ở môi trường khô ráo, tránh tiếp xúc trực tiếp với các sản phẩm thép carbon hoặc hóa chất có chứa clorua. Giữ các giá đỡ trong bao bì ban đầu cho đến khi lắp đặt để ngăn ngừa nhiễm bẩn bề mặt và trầy xước có thể ảnh hưởng đến lớp thụ động của thép.

Thông báo tính toán tải

Khoảng cách và độ dày của giá đỡ AZZ04 phải được xác định bởi kỹ sư kết cấu dựa trên yêu cầu cụ thể trọng lượng riêng của đá, yêu cầu về tải trọng gió của khu vực địa lý và tổng chiều cao của mặt tiền.

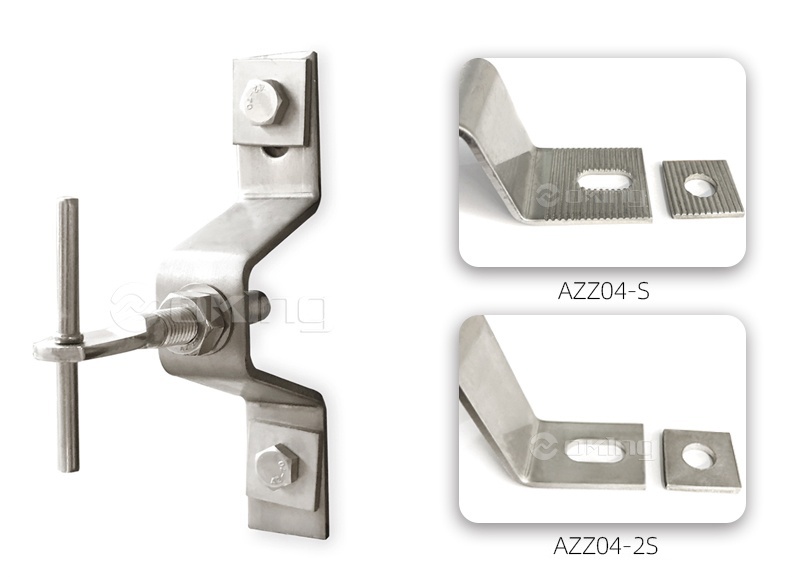

AZZ04 Hệ thống cố định đá khung Omega/ Z Neo cho Soffits

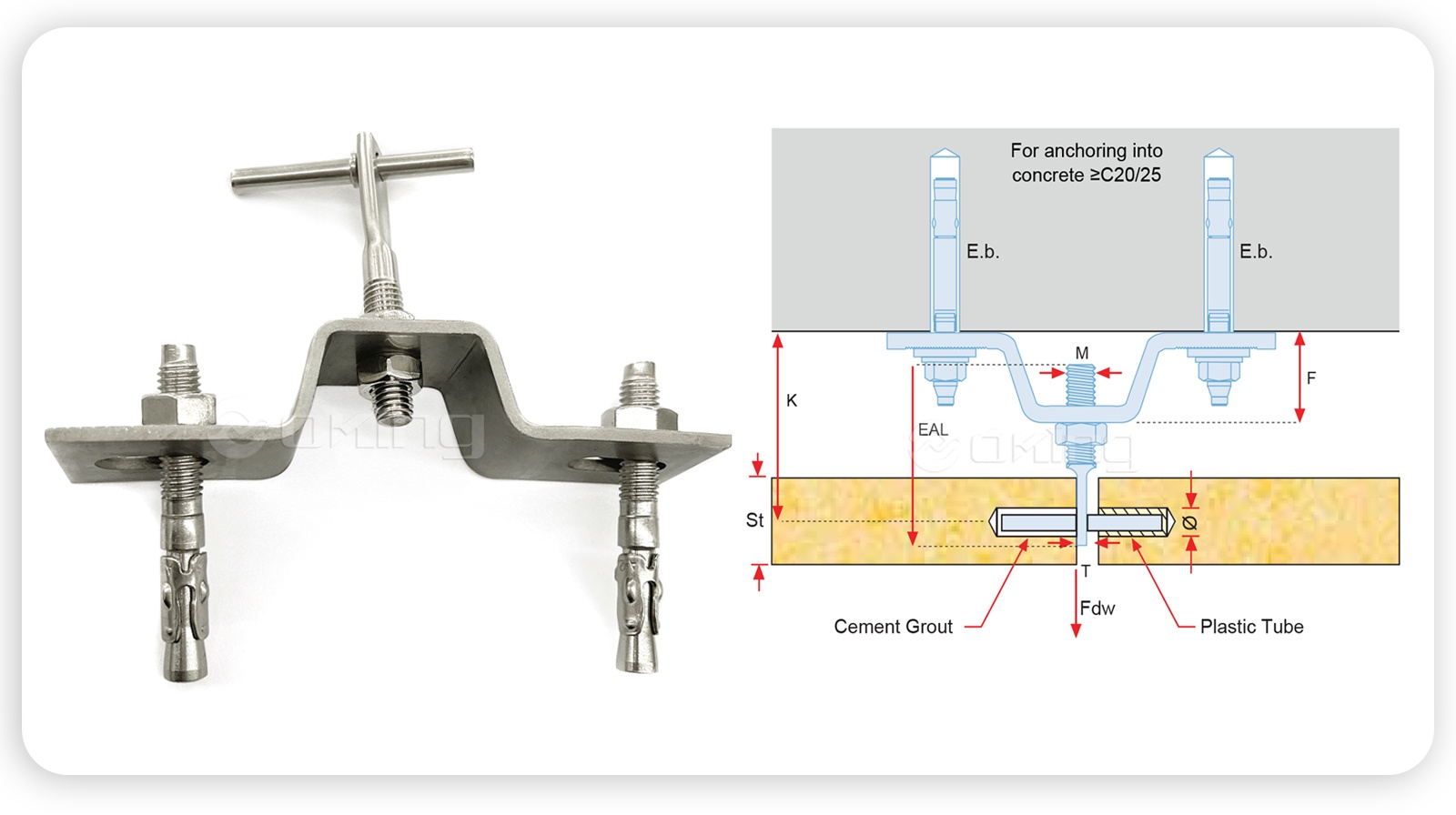

●Chi tiết kỹ thuật

Góc thép không gỉ 201 304 316 để cố định tấm ốp đá cẩm thạch
Hình chiếu từ 45 đến 135 mm
Tải lên tới 800N

Thích hợp cho các khớp ngang và dọc

Độ dày đá 20-50 mm

Gắn chặt vào tường chịu lực bằng bu lông giãn nở và vào các kênh bằng vít định vị
Chất liệu: 1.4571/1.4404/1.4401 (A4/AISI 316) hoặc 1.4301 (A2/AISI 304)
